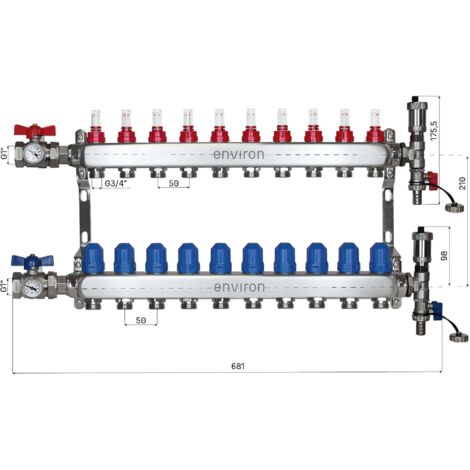

Baulänge 526 mm, Edelstahl-Heizkreisverteiler 10 Kreise, DIN EN 1264-4, Eurokonus 3/4 Zoll, mit Kugelhahnset

Allgemeine Beschreibung

Der Edelstahl-Heizkreisverteiler mit einer Baulänge von 526 mm ist für die Verteilung von Heizkreisen in einem Verteilerschrank konzipiert. Er ist aus nicht geschweißtem Edelstahl gefertigt und entspricht der Norm DIN EN 1264-4. Im Lieferumfang ist ein Kugelhahnset enthalten, das aus zwei Kugelhähnen mit einem Durchmesser von 1 Zoll besteht und den Verteiler primärseitig absperrt.

Technische daten

• Material: Edelstahl, Profilrohrverteiler, nicht geschweißt
• Höhe: 326 mm
• Tiefe: 92,65 mm
• Maximaler Betriebsdruck: 5 bar
• Hauptleitung: 1 Zoll Innengewinde, beidseitig
• Heizkreisanschluss: Eurokonus 3/4 Zoll
• Durchflussmesser: 2,5 l/min je Kreis im Vorlauf, mit Absperrventil
• Rücklaufbalken: Ventile mit Handverstellkappe, Ventileinsätze M30 x 1,5
• Entlüfterset beidseitig werkseitig vormontiert, mit Füll- und Entleerhahn
• Konsolen: Stahl, schallentkoppelt, werkseitig druck- und funktionsgeprüft

Kompatibilität und Zubehör

• 10 Heizkreise
• Kugelhahnset mit 2 x Kugelhahn 1 Zoll
• 10 x Durchflussanzeiger
• 10 x Rücklaufventil mit Handverstellkappe
• 10 x Eurokonus 3/4 Zoll
• 2 x Übergangsnippel 1 Zoll AG
• 2 x Verteilerhalter
• Schallgedämmte Stahlkonsolen

Installation

• Konsolen waagerecht ausrichten und den Verteiler spannungsfrei einhängen
• Rohre ohne Zwang an den Eurokonus führen
• Nach dem Befüllen über die Entlüfter an beiden Balkenenden entlüften
• Über die Füll- und Entleerhähne spülen
• Hydraulischen Abgleich über die Durchflussmesser im Vorlauf durchführen
• Absperrventile nicht als Regelorgan nutzen
• Für die Einzelraumregelung Handverstellkappen gegen Stellantriebe M30 x 1,5 tauschen
• Bei fehlender geregelter Vorlauftemperatur ein Festwertregelset M059 mit 20 bis 70 °C vorschalten
• Sicherheitstemperaturbegrenzer für die Fußbodenheizung anlagenseitig vorsehen, wenn erforderlich

Anwendung

Der Heizkreisverteiler wird zur Verteilung von Heizwasser in Fußbodenheizungen verwendet und ermöglicht eine präzise Regelung der Heizkreise.

Weitere Informationen

Der Verteiler ist werkseitig druck- und funktionsgeprüft und bietet eine zuverlässige Lösung für die Heizungsinstallation.
