Allgemeine Beschreibung

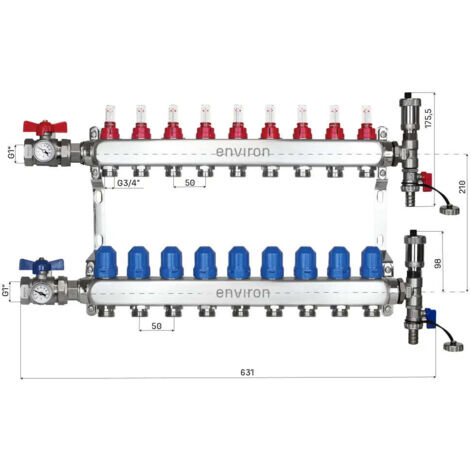

Der Edelstahl-Heizkreisverteiler mit einer Baulänge von 476 mm ist für die Verteilung von Heizwasser in Heizsystemen konzipiert. Er bietet Platz für bis zu 9 Heizkreise und ist gemäß DIN EN 1264-4 gefertigt. Im Lieferumfang ist ein Kugelhahnset enthalten, das eine primäre Absperrung des Verteilers ermöglicht.
Technische daten
- Material: Edelstahl, nicht geschweißt
- Baulänge: 476 mm
- Höhe: 326 mm
- Tiefe: 92,65 mm
- Maximaler Betriebsdruck: 5 bar
- Hauptleitung: 1 Zoll Innengewinde, beidseitig
- Heizkreisanschluss: Eurokonus 3/4 Zoll
- Durchflussmesser: 2,5 l/min je Kreis im Vorlauf
- Richtwert maximale Heizleistung: rund 10,8 kW bei 2,5 l/min je Kreis und 7 K Spreizung
Kompatibilität und Zubehör
- 9 x Durchflussanzeiger
- 9 x Rücklaufventil mit Handverstellkappe
- 9 x Eurokonus 3/4 Zoll
- 2 x Übergangsnippel 1 Zoll AG
- 2 x Verteilerhalter
- Schallgedämmte Stahlkonsolen
- 2 x Kugelhahn 1 Zoll
Installation
- Konsolen waagerecht ausrichten und den Verteiler spannungsfrei einhängen.
- Rohre ohne Zwang an den Eurokonus führen.
- Nach dem Befüllen über die Entlüfter an beiden Balkenenden entlüften und über die Füll- und Entleerhähne spülen.
- Hydraulischen Abgleich über die Durchflussmesser im Vorlauf durchführen.
- Absperrventile danach nicht als Regelorgan nutzen.
- Für die Einzelraumregelung Handverstellkappen gegen Stellantriebe M30 x 1,5 tauschen.
- Bei fehlender geregelter Vorlauftemperatur ein Festwertregelset M059 mit 20 bis 70 °C vorschalten.
- Einen Sicherheitstemperaturbegrenzer für die Fußbodenheizung anlagenseitig vorsehen, wenn die Planung ihn verlangt.
Weitere Informationen
Der Verteiler ist werkseitig druck- und funktionsgeprüft und wird mit einem vormontierten Entlüfterset geliefert.
