Allgemeine Beschreibung

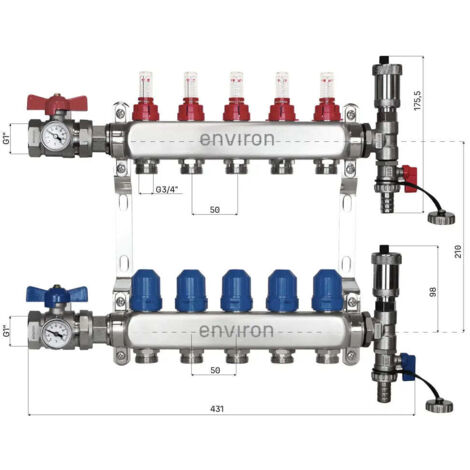

Der Edelstahl-Heizkreisverteiler mit einer Baulänge von 276 mm ist für den Einsatz in Heizsystemen konzipiert. Er verfügt über 5 Kreise und entspricht der Norm DIN EN 1264-4. Das enthaltene Kugelhahnset ermöglicht eine einfache Absperrung des Verteilers.
Technische daten
- Material: Edelstahl, nicht geschweißt
- Höhe: 326 mm
- Tiefe: 92,65 mm
- Maximaler Betriebsdruck: 5 bar
- Hauptleitung: 1 Zoll Innengewinde, beidseitig
- Heizkreisanschluss: Eurokonus 3/4 Zoll
- Durchflussmesser: 2,5 l/min je Kreis im Vorlauf
- Rücklaufbalken: Ventile mit Handverstellkappe, Ventileinsätze M30 x 1,5
- Entlüfterset: beidseitig werkseitig vormontiert, mit Füll- und Entleerhahn
Kompatibilität und Zubehör
- Inklusive Kugelhahnset mit 2 x Kugelhahn 1 Zoll
- 5 x Durchflussanzeiger
- 5 x Rücklaufventil mit Handverstellkappe
- 5 x Eurokonus 3/4 Zoll
- 2 x Übergangsnippel 1 Zoll AG
- 2 x Verteilerhalter
- Schallgedämmte Stahlkonsolen
Installation
- Konsolen waagerecht ausrichten und Verteiler spannungsfrei einhängen
- Rohre ohne Zwang an den Eurokonus führen
- Nach dem Befüllen über die Entlüfter an beiden Balkenenden entlüften
- Hydraulischen Abgleich über die Durchflussmesser im Vorlauf durchführen
- Absperrventile nicht als Regelorgan nutzen
- Für die Einzelraumregelung Handverstellkappen gegen Stellantriebe M30 x 1,5 tauschen
- Bei fehlender geregelter Vorlauftemperatur ein Festwertregelset M059 mit 20 bis 70 °C vorschalten
- Sicherheitstemperaturbegrenzer für die Fußbodenheizung anlagenseitig vorsehen, falls erforderlich
Anwendung
Der Heizkreisverteiler wird in Heizsystemen verwendet, um die Wärmeverteilung auf mehrere Heizkreise zu optimieren. Er ist ideal für den Einsatz in Fußbodenheizungen und anderen Heizsystemen, die eine präzise Regelung der Heizleistung erfordern.
Weitere Informationen
Der Verteiler ist werkseitig druck- und funktionsgeprüft und bietet eine zuverlässige Lösung für die Heizkreisverteilung.
