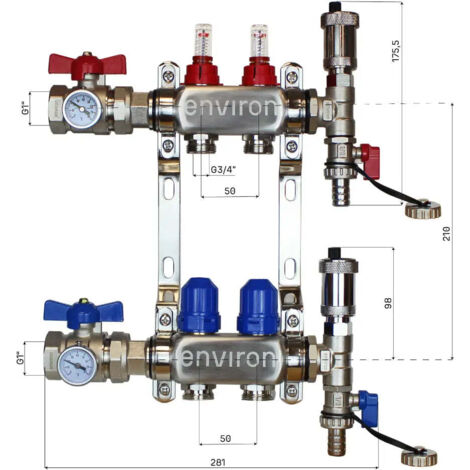

Baulänge 125 mm, Edelstahl-Heizkreisverteiler 2 Kreise, DIN EN 1264-4, Eurokonus 3/4 Zoll, mit Kugelhahnset

Allgemeine Beschreibung

Der Edelstahl-Heizkreisverteiler mit einer Baulänge von 125 mm ist für zwei Heizkreise ausgelegt und entspricht der Norm DIN EN 1264-4. Er wird mit einem Kugelhahnset geliefert, das aus zwei Kugelhähnen mit einem Durchmesser von 1 Zoll besteht und den Verteiler primärseitig absperrt. Der Verteiler ist aus nicht geschweißtem Edelstahl gefertigt und eignet sich ideal für den Einsatz im Verteilerschrank.

Technische daten

• Material: Edelstahl, nicht geschweißt
• Höhe: 326 mm
• Tiefe: 92,65 mm
• Maximaler Betriebsdruck: 5 bar
• Hauptleitung: 1 Zoll Innengewinde, beidseitig
• Heizkreisanschluss: Eurokonus 3/4 Zoll
• Durchflussmesser: 2,5 l/min je Kreis im Vorlauf
• Richtwert maximale Heizleistung: rund 2,4 kW bei 2,5 l/min je Kreis und 7 K Spreizung

Kompatibilität und Zubehör

• Inklusive Kugelhahnset: 2 x Kugelhahn 1 Zoll
• 2 x Durchflussanzeiger
• 2 x Rücklaufventil mit Handverstellkappe
• 2 x Eurokonus 3/4 Zoll
• 2 x Übergangsnippel 1 Zoll AG
• 2 x Verteilerhalter
• Schallgedämmte Stahlkonsolen
• Montage- und Bedienungsanleitung

Installation

• Konsolen waagerecht ausrichten und den Verteiler spannungsfrei einhängen
• Rohre ohne Zwang an den Eurokonus führen
• Nach dem Befüllen über die Entlüfter an beiden Balkenenden entlüften
• Über die Füll- und Entleerhähne spülen
• Hydraulischen Abgleich über die Durchflussmesser im Vorlauf durchführen
• Absperrventile nicht als Regelorgan nutzen
• Für die Einzelraumregelung Handverstellkappen gegen Stellantriebe M30 x 1,5 tauschen
• Bei fehlender geregelter Vorlauftemperatur ein Festwertregelset M059 mit 20 bis 70 °C vorschalten
• Bei Bedarf einen Sicherheitstemperaturbegrenzer für die Fußbodenheizung anlagenseitig vorsehen
