Allgemeine Beschreibung

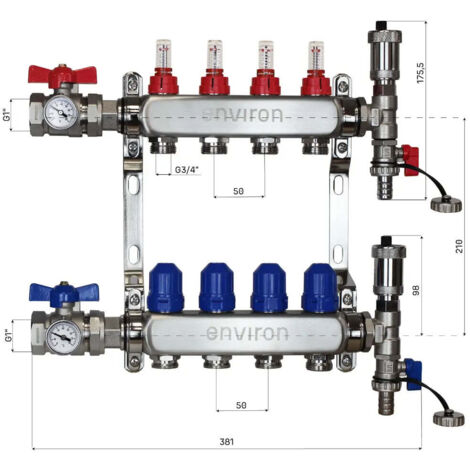

Der Edelstahl-Heizkreisverteiler mit einer Baulänge von 226 mm ist für die Verwendung in Heizsystemen konzipiert. Er verfügt über vier Kreise und entspricht der Norm DIN EN 1264-4. Das mitgelieferte Kugelhahnset ermöglicht eine einfache Absperrung des Verteilers.
Technische daten
- Material: Edelstahl, Profilrohrverteiler, nicht geschweißt
- Höhe: 326 mm
- Tiefe: 92,65 mm
- Maximaler Betriebsdruck: 5 bar
- Hauptleitung: 1 Zoll Innengewinde, beidseitig
- Heizkreisanschluss: Eurokonus 3/4 Zoll
- Durchflussmesser: 2,5 l/min je Kreis im Vorlauf, mit Absperrventil
- Rücklaufbalken: Ventile mit Handverstellkappe, Ventileinsätze M30 x 1,5
- Entlüfterset beidseitig werkseitig vormontiert, mit Füll- und Entleerhahn
- Konsolen: Stahl, schallentkoppelt, werkseitig druck- und funktionsgeprüft
Kompatibilität und Zubehör
- Inklusive 2 x Kugelhahn 1 Zoll zum primärseitigen Absperren
- Lieferumfang: 1 x Edelstahl-Heizkreisverteiler 4 Kreise mit vormontiertem Entlüfterset, 4 x Durchflussanzeiger, 4 x Rücklaufventil mit Handverstellkappe, 4 x Eurokonus 3/4 Zoll, 2 x Übergangsnippel 1 Zoll AG, 2 x Verteilerhalter, schallgedämmte Stahlkonsolen
Installation
- Konsolen waagerecht ausrichten und Verteiler spannungsfrei einhängen
- Rohre ohne Zwang an den Eurokonus führen
- Nach dem Befüllen über die Entlüfter an beiden Balkenenden entlüften und über die Füll- und Entleerhähne spülen
- Hydraulischen Abgleich über die Durchflussmesser im Vorlauf durchführen
- Absperrventile danach nicht als Regelorgan nutzen
- Für die Einzelraumregelung Handverstellkappen gegen Stellantriebe M30 x 1,5 tauschen
- Bei fehlender geregelter Vorlauftemperatur ein Festwertregelset M059 mit 20 bis 70 °C vorschalten
- Sicherheitstemperaturbegrenzer für die Fußbodenheizung anlagenseitig vorsehen, wenn erforderlich
