Baulänge 376 mm, Edelstahl-Heizkreisverteiler 7 Kreise, DIN EN 1264-4, Eurokonus 3/4 Zoll, mit Kugelhahnset

Edelstahl-Heizkreisverteiler 7 Kreise, Baulänge 376 mm, DIN EN 1264-4, mit Kugelhahnset

Profilrohrverteiler aus nicht geschweißtem Edelstahl für den Verteilerschrank, geliefert ohne Festwertregelset und ohne Umwälzpumpe. Das Kugelhahnset aus zwei Kugelhähnen 1 Zoll ist enthalten und sperrt den Verteiler primärseitig ab.

Hydraulische Einbindung

• Verteilerbalken 1 Zoll Innengewinde beidseitig, Anschluss wahlweise links oder rechts

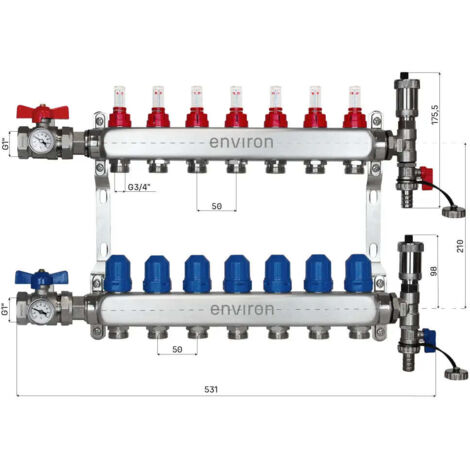

• Verteiler 7 Kreise, Baulänge 376 mm, Höhe 326 mm, Tiefe 92,65 mm
• Heizkreisanschluss Eurokonus 3/4 Zoll, Durchflussmesser 2,5 l/min je Kreis
• Richtwert maximale Heizleistung rund 8,4 kW bei 2,5 l/min je Kreis und 7 K Spreizung
• Maximaler Betriebsdruck 5 bar, Vor- und Rücklaufbalken versetzt angeordnet
• Kugelhahnset 2 x Kugelhahn 1 Zoll zum primärseitigen Absperren

Technische Daten

• Material: Edelstahl, Profilrohrverteiler, nicht geschweißt, DIN EN 1264-4
• Höhe 326 mm, Tiefe 92,65 mm, maximaler Betriebsdruck 5 bar
• Hauptleitung: 1 Zoll Innengewinde, beidseitig
• Heizkreisanschluss: Eurokonus 3/4 Zoll
• Durchflussmesser: 2,5 l/min je Kreis im Vorlauf, mit Absperrventil
• Rücklaufbalken: Ventile mit Handverstellkappe, Ventileinsätze M30 x 1,5
• Entlüfterset beidseitig werkseitig vormontiert, mit Füll- und Entleerhahn
• Konsolen Stahl schallentkoppelt, werkseitig druck- und funktionsgeprüft

Montagehinweise für die Fachkraft

• Konsolen waagerecht ausrichten, Verteiler spannungsfrei einhängen, Rohre ohne Zwang an den Eurokonus führen
• Nach dem Befüllen über die Entlüfter an beiden Balkenenden entlüften und über die Füll- und Entleerhähne spülen
• Hydraulischen Abgleich über die Durchflussmesser im Vorlauf fahren, Absperrventile danach nicht als Regelorgan nutzen
• Für die Einzelraumregelung Handverstellkappen gegen Stellantriebe M30 x 1,5 tauschen
• Ist keine geregelte Vorlauftemperatur vorhanden, ein Festwertregelset M059 mit 20 bis 70 °C vorschalten
• Einen Sicherheitstemperaturbegrenzer für die Fußbodenheizung anlagenseitig vorsehen, wenn die Planung ihn verlangt

Lieferumfang

• 1 x Edelstahl-Heizkreisverteiler 7 Kreise mit vormontiertem Entlüfterset
• 7 x Durchflussanzeiger, 7 x Rücklaufventil mit Handverstellkappe, 7 x Eurokonus 3/4 Zoll
• 2 x Übergangsnippel 1 Zoll AG, 2 x Verteilerhalter, schallgedämmte Stahlkonsolen
• 2 x Kugelhahn 1 Zoll
• Montage- und Bedienungsanleitung
