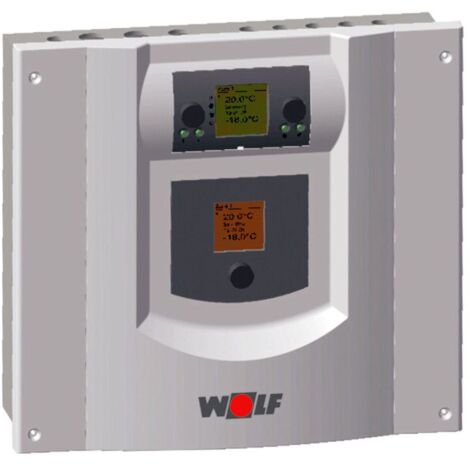

Wolf Wärmepumpen-Manager WPM-1 mit Gehäuse zur Wandmontage, Vollgrafikdisplay mit Menüführung

Wolf Wärmepumpen-Manager WPM-1 mit Gehäuse zur Wandmontage, Vollgrafikdisplay mit Menüführung

Der Wolf Wärmepumpen-Manager WPM-1 ist eine witterungsgeführte Regelung mit Gehäuse zur Wandmontage, die speziell für die Steuerung von Heizungskreisen, Mischerkreisen, Warmwasser und Zirkulation entwickelt wurde. Ausgestattet mit einem Vollgrafikdisplay und intuitiver Menüführung, bietet das Gerät umfangreiche Funktionen zur Optimierung von Wärmepumpenanlagen. Typische Einsatzbereiche sind moderne Heizsysteme, die eine effiziente und komfortable Regelung erfordern, inklusive der Möglichkeit zur Integration zusätzlicher Energiequellen wie Solar.

Welche Funktionen bietet der Wärmepumpen-Manager WPM-1?

Der WPM-1 steuert Heizung, Mischerkreis, Warmwasserbereitung und Zirkulation mit einer witterungsgeführten Regelung. Er verfügt über eine automatische Drehrichtungserkennung des Verdichters, eine Legionellenschutzfunktion sowie eine Schnellladefunktion für die Warmwasserbereitung. Weitere Funktionen sind ein Estrichausheizprogramm, eine automatische Sommer-/Winterzeitumschaltung und eine Fehlerdiagnose mit Fehlerspeicher. Die Wärmemenge der aktuellen Heizperiode und des Vortages wird angezeigt, ebenso die Jahresarbeitszahl (JAZ) und Tagesarbeitszahl (TAZ) bei Anschluss eines Impulssignals von einem Stromzähler mit S0-Schnittstelle.

Wie ist die Bedienung und Erweiterbarkeit des WPM-1 gestaltet?

Das Gerät verfügt über ein Vollgrafikdisplay mit Menüführung, das eine komfortable Bedienung ermöglicht. Es ist mit einem Bedienmodul BM inklusive Außentemperatur- und Mischerkreisfühler ausgestattet. Optional lässt sich der Wärmepumpen-Manager durch das Wolf Regelungssystem WRS mit eBus-Schnittstelle erweitern, um zusätzliche Energiequellen wie Solar einzubinden. Die Inbetriebnahme wird durch vordefinierte Hydraulikschemen erleichtert.

Welche Anschluss- und Steuerungsmöglichkeiten sind vorhanden?

Der WPM-1 bietet parametrierbare Eingänge für Zirkulationstaster, Heizungs- und Warmwassersperre sowie externe Anforderungen über Ein/Aus oder 0-10 V von Gebäudeleittechnik (GLT). Parametrierbare Ausgänge steuern die Zirkulationspumpe (zeitgesteuert oder per Taster), einen Alarmausgang und eine Schwimmbadladepumpe. Ein potentialfreier Kontakt ermöglicht die Zuschaltung eines zweiten Wärmeerzeugers. Die Verbindung zur Wärmepumpe erfolgt steckerfertig über das Wolf Easy connect System. Zudem ist eine Anschlussmöglichkeit für Smart Grid oder PV-Eigenverbrauch vorhanden.

Wie ist die elektrische Ausstattung und Sicherheit des WPM-1?

Der Elektroanschluss umfasst getrennte Anschlüsse für Verdichter (3 PE/400 VAC/50 Hz, 10/16 A/C), Heizelement (3 PE/400 VAC/50 Hz, 10/16 A/B) und Steuerung (1 NPE/400 VAC/50 Hz, 10 A/B). Die Leistungsaufnahme im Standby beträgt typischerweise 5,8 W. Die gesamte Wärmepumpenanlage kann über einen im WPM-1 integrierten Wartungs-Hauptschalter spannungsfrei geschaltet werden. Das Gerät ist für die Frontmontage geeignet und verfügt über eine Schutzart IP30.

Technische Daten

• Baulänge: 505 mm
• Bauhöhe: 400 mm
• Bautiefe: 170 mm
• Spannungsart: DC (Hinweis: Elektroanschluss erfolgt mit 400 VAC)
• Anzahl der Reglerkanäle: 5
• Anzahl der digitalen Eingänge: 2
• Anzahl der analogen Eingänge: 8
• Anzahl der analogen Ausgänge: 4
• Schutzart: IP30
• Leistungsaufnahme Standby: 5,8 W (typisch)
• Elektroanschluss Verdichter: 3 PE/400 VAC/50 Hz/ 10/16 A/C

Der Wolf Wärmepumpen-Manager WPM-1 bietet eine umfassende und flexible Regelungslösung für Wärmepumpenanlagen mit vielfältigen Steuerungs- und Erweiterungsmöglichkeiten. Die integrierten Funktionen wie Legionellenschutz, automatische Drehrichtungserkennung und Wärmemengenanzeige unterstützen eine effiziente und sichere Betriebsweise. Mit einer Leistung im Standby von nur 5,8 W und der Möglichkeit zur spannungsfreien Schaltung über den Wartungshauptschalter ist der WPM-1 eine technisch ausgereifte Komponente für moderne Heizsysteme.

Produktspezifikation

• Hersteller-Artikelnummer: 2744960
• Hersteller-Warengruppe: Regelung u. Zubehör
• Hersteller-Produktgruppe: Regelung u. -Zubehör
• Baulänge: 505
• Bauhöhe: 400
• Bautiefe: 170
• Erweiterbar: nein
• Spannungsart: DC
• Mit Display: ja
• Anzahl der digitalen Eingänge: 2
• Anzahl der analogen Eingänge: 8
• Anzahl der analogen Ausgänge: 4
• Explosionsgeschützt: nein
• Schutzart (IP): IP30
• Mit PC-Anschluss: nein
• Anzahl der Reglerkanäle: 5
• DIN-Schienenmontage: nein
• Selbstständig arbeitend: ja
• Geeignet für Frontmontage: ja
• LED-Anzeige Eingänge: ja
• LED-Anzeige Ausgänge: ja
• Schutz gegen lokale Bedienung: nein
• Failsafe-Ausführung: nein
• Standardapplikationen lieferbar: ja
• Kommunikationsmedium Kupfer: ja
• Kommunikationsmedium Glasfaser: nein
• Kommunikationsmedium drahtlos: nein
