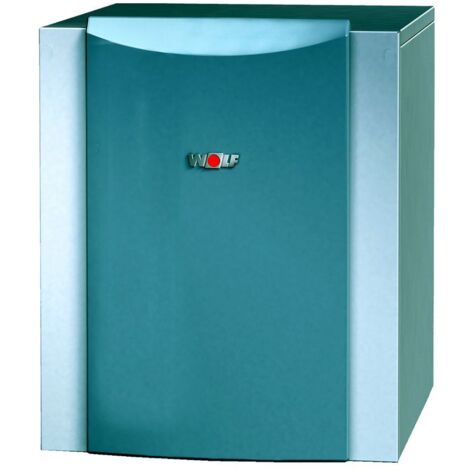

Wolf Paket BWS-1-10 Sole-Wasser-Wärmepumpe R407c 4,7kW bei B0/W35 400V, mit Wärmepumpen-Manager WPM-1

Wolf Paket BWS-1-10 Sole-Wasser-Wärmepumpe R407c 4,7kW bei B0/W35 400V, mit Wärmepumpen-Manager WPM-1

Das Wolf Paket BWS-1-10 Sole-Wasser-Wärmepumpe mit Wärmepumpen-Manager WPM-1 ist eine hocheffiziente Lösung für die Gebäudeheizung. Dieses Kompaktgerät zur Innenaufstellung ist für einen monoenergetischen Betrieb ausgelegt, der den gesamten Wärmebedarf eines Gebäudes abdeckt. Die Wärmepumpe arbeitet mit einer maximalen Heizwassertemperatur von 63 °C und einer minimalen Soletemperatur bis -5 °C. Sie ist für den Betrieb mit geschlossenen Kreisläufen wie Bodenkollektoren geeignet und unterstützt die Schwimmbadwasserheizung sowie Kühlfunktionen. Das Gerät ist mit dem EHPA-Gütesiegel ausgezeichnet und für das Marktanreizprogramm BAFA-gelistet.

Wie ist die Konstruktion und Ausstattung der Wärmepumpe?

Die Wärmepumpe verfügt über eine pulverbeschichtete, schall- und wärmegedämmte Verkleidung. Der Kältekreis ist mit einem doppelt schwingungs- und schallgedämpften Scroll-Kompressor ausgestattet, dessen Verdichter zusätzlich wärmegedämmt ist, um einen energieeffizienten und schonenden Betrieb zu ermöglichen. Als Kondensator und Verdampfer dient ein diffusionsdicht wärmegedämmter Edelstahlplatten-Wärmetauscher (1.4404 V4A). Die Verdampfung wird durch eine optimierte Kältemittelverteilung verbessert. Höhenverstellbare Hochlaststellfüße sind schwingungsentkoppelt ausgeführt. Für Servicezwecke ist das Gerät von oben und vorne durch einen ausschwenkbaren Schaltkasten zugänglich.

Welche Sicherheits- und Steuerungseinrichtungen sind integriert?

Die Wärmepumpe ist mit Hoch- und Niederdrucküberwachung des Kältekreises sowie Sensoren zur Temperaturüberwachung des Kältekreises und der Heizwasserseite ausgestattet. Ein Schaltkasten mit Steuer- und Überwachungsorganen ist vorhanden. Ein elektronischer Sanftanlauf begrenzt den Anlaufstrom und sorgt für einen sicheren, ruckfreien Start des Verdichters. Phasen- und Drehfeldwächter sind ebenfalls integriert. Der Wärmepumpen-Manager WPM-1 mit Gehäuse zur Wandmontage steuert die Anlage und ist über das Wolf Easy Connect System mit einem steckerfertigen Anschluss-Set inklusive 4 Meter Kabel mit der Wärmepumpe verbunden.

Wie sind die hydraulischen Komponenten und Anschlüsse ausgeführt?

Hocheffiziente Umwälzpumpen der Energieeffizienzklasse A sind für Heiz- und Solekreis verbaut. Ein Dreiwege-Umschaltventil ermöglicht die Warmwasserbereitung. Komplett gedämmte Sicherheitsgruppen für Heizkreis, Warmwasserbereitung und Solekreis sind eingebaut. Pumpenabsperrhähne für Heizungs- und Solepumpe sind vorhanden. Die Heizungs- und Wärmequellenanschlüsse sind von der Geräterückseite anschließbar und schwingungsentkoppelt ausgeführt.

Welche Zusatzfunktionen und Erweiterungen bietet das Paket?

Das Paket enthält ein integriertes elektronisch modulierendes Elektroheizelement mit 6 kW Heizleistung zur Erstrichaustrocknung und zur Unterstützung der Heizung und Warmwasserbereitung im monoenergetischen Betrieb. Ein eingebauter Wärmemengenzähler ist nach BAFA anerkannt. Die Systemtemperatur kann extern durch Smart Grid oder PV-Eigenverbrauch angehoben werden. Das Paket umfasst zudem einen Schlammabscheider mit Magnetitabscheider, ein Membran-Ausdehnungsgefäß mit 18 Litern Volumen, ein Anschluss-Set für das Ausdehnungsgefäß, einen Schmutzfänger sowie einen Temperaturfühler NTC 5K mit 6 mm Durchmesser.

Wie ist die Effizienz und der Betrieb der Wärmepumpe?

Die Wärmepumpe erreicht einen COP von 10,8 bei 10/35 °C (W10/W35) nach EN 14511 und einen COP von 4,7 bei 0/35 °C (B0/W35). Der Schallleistungspegel bei 0/35 °C beträgt 40 dB(A). Die Anlage ist kaskadierbar und für den Betrieb mit dem Kältemittel R407c vorbefüllt (2,25 kg). Die Schutzart ist IP20.

Technische Daten

• Heizleistung bei B0/W35: 4,7 kW
• Maximale Heizungsvorlauftemperatur: 63 °C
• Minimale Soletemperatur: -5 °C
• Leistung elektrisches Heizelement: 6 kW
• COP bei 10/35 °C (W10/W35): 10,8
• COP bei 0/35 °C (B0/W35): 4,7
• Schallleistungspegel bei 0/35 °C: 40 dB(A)
• Anschlussspannung: 400 V
• Kältemittel: R407c (2,25 kg vorbefüllt)
• Gewicht: 149 kg
• Schutzart: IP20
• Bauhöhe: 740 mm
• Baulänge: 600 mm
• Bautiefe: 650 mm

Das Wolf Paket BWS-1-10 bietet eine effiziente und kompakte Lösung für die Gebäudeheizung mit einer Sole-Wasser-Wärmepumpe. Die Kombination aus hoher Heizleistung, integriertem Elektroheizelement und umfangreichem Zubehör sorgt für einen zuverlässigen Betrieb und flexible Einsatzmöglichkeiten. Die einfache Innenaufstellung und die durchdachte Ausstattung unterstützen eine komfortable Installation und Wartung.

Lieferumfang

• 1x Wärmepumpe Sole-Wasser BWS-1-10
• 1x Schlammabscheider 1½" drehbar inklusive Magnetitabscheider
• 1x Membran-Ausdehnungsgefäß 18L für Solarheizungsanlagen und Sole
• 1x Anschluss-Set Ausdehnungsgefäß für Solar und Sole bis 25 Liter
• 1x Schmutzfänger 1½" für Wärmepumpen
• 1x Wärmepumpen-Manager WPM-1 mit Gehäuse zur Wandmontage
• 1x Temperaturfühler NTC 5K, Durchmesser 6 mm, lose

Produktspezifikation

• Hersteller-Artikelnummer: 9145386W01
• Hersteller-Warengruppe: Aktionspreisliste
• Hersteller-Produktgruppe: Pakete Neue Energien und CWL
• Art_des_Waermeerzeugers: Sole-Wasser
• Unterliegt EU Trinkwasserverordnung: Nein
• Baulänge: 600
• Bauhöhe: 740
• Bautiefe: 650
• Gewicht: 149
• Kaskadierbar: ja
• Fernbedienung möglich: ja
• Anschlussspannung: 400
• Schutzart (IP): IP20
• Max. Heizungsvorlauftemperatur: 63
• Datentransfer über USB: nein
• COPd bei Tj = +7 °C: 5,32
• COP bei 10/35 °C (W10/W35) nach EN 14511: 10,8
• Kältemittel-Vorbefüllung: 2,25
• Schwimmbadregelung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Schwimmbadwasserheizung: ja
• Geeignet für Kühlen: ja
• Mit elektrischem Heizelement: ja
• Typ Kältemittel: R407c
• Sicherung (träge): 10
• Geeignet für offene Quelle (Grundwasser): nein
• Geeignet für geschlossene Kreislauf Quelle (Bodenkollektor): ja
• Kühlung integriert: nein
• Vorrichtung für warmes Trinkwasser integriert: nein
• Leistung elektrisches Heizelement: 6
• COP bei 0/35 °C (B0/W35) nach EN 14511: 4,7
• Schallleistungspegel nach EN 12102 bei 0/35 °C: 40
• Einsatztemperatur Quelle: 20
• Max. Betriebsdruck Quellensystem: 3
• Nennvolumenstrom Quellensystem: 0,87
• Nennvolumenstrom Abgabesystem: 0,51
• Max. Betriebsdruck Abgabesystem: 3
• Rohraußendurchmesser, Anschluss Quellensystem: 38
• Rohraußendurchmesser, Anschluss Abgabesystem: 38
• Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: 194
• Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: 200
• Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: 198
• Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C: 127
• Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C: 133
• Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C: 131
