Allgemeine Beschreibung

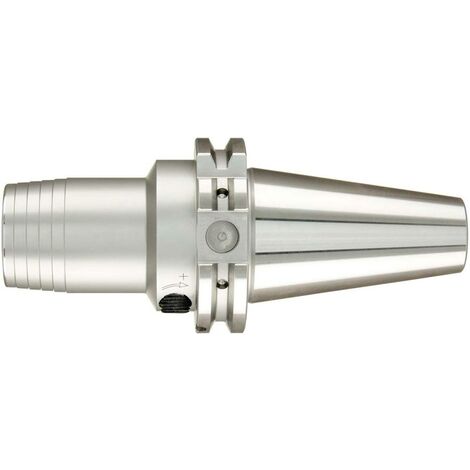

Das WTE Hydro-Dehnspannfutter D69871ADB ist ein hochpräzises Spannfutter mit Innenkühlung, das speziell für Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen entwickelt wurde. Es bietet eine schlanke Ausführung und ist optimal für den automatischen Werkzeugwechsel geeignet.Technische daten
- Durchmesser d1: 18 mm
- Durchmesser d2: 40 mm
- Durchmesser d3: 49,5 mm
- Länge l1: 80,5 mm
- Länge l2: 49 mm
- Länge l3: 10 mm
- Länge l4: 46 mm
- Gewinde: M10 x 1
- Schlüsselweite: 5 mm
- Gehärtet: 52 ±2 HRC
- Zugfestigkeit: 1600–1800 N/mm²
- Kegel DIN 254
- Kegelwinkel Toleranz: AT3
- Rundlaufgenauigkeit: max. 0,003 mm
- Wuchtgüte: G 2.5 bei 25000 min-1
- Maximale Drehzahl: 40000 min-1
- Optimale Einsatztemperatur: 20–50 °C
- Kühlmitteldruck max.: 80 bar
- Verstellweg: 10 mm
Kompatibilität und Zubehör
- Geeignet für Metall- und Holzbearbeitungsmaschinen mit rotierenden Werkzeugen
- Lieferung: Mit Sechskant-Quergriffschlüssel
