Xtar VC4 4-Kanal-Ladegerät für Akkus

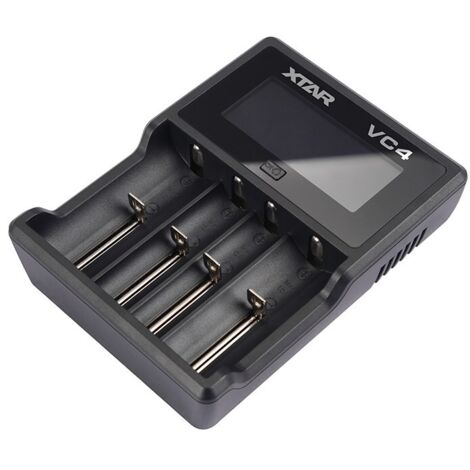

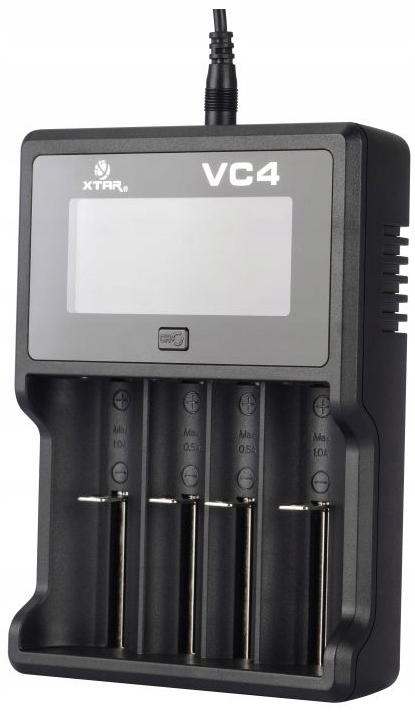

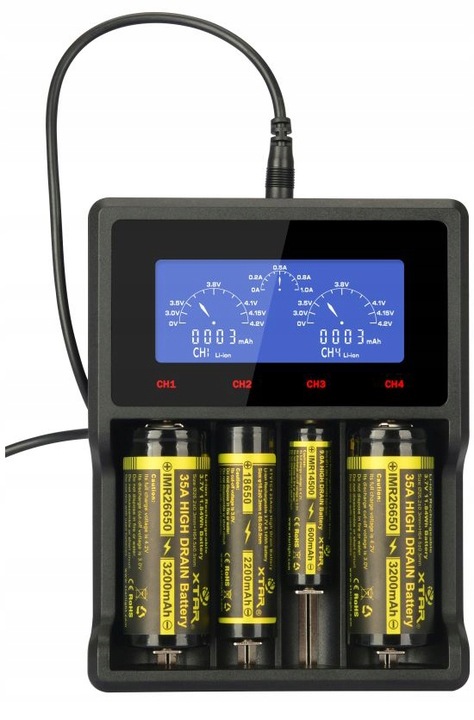

Professionelles, kompaktes Vierkanal-Ladegerät Xtar VC4

für Li-Ion- und Ni-MH-Akkus der Größen 18650, AA, AAA und andere

Hauptmerkmale

•Laden von Li-Ion-Akkus mit einem dreistufigen, prozessorgesteuerten TC/CC/CV-Ladevorgang

•Laden von Ni-MH-Akkus mit der CC-Methode

•Vier unabhängige Ladekanäle

•Max. Ladestrom 1 A

•LCD-Display mit Anzeige von Zellspannung und Ladestrom

•Anzeige des Ladestroms – Möglichkeit zur Messung der Zellkapazität (Messfehler ±5 %)

•Stromversorgung über jedes USB-Ladegerät mit USB-Anschluss oder über den USB-Anschluss eines Computers

•Reaktivierungsfunktion für tiefentladene Zellen

•Schutzfunktionen: Kurzschlussschutz, Schutz vor Überhitzung, Verpolungsschutz

Unterstützt keine geschützten 20700/21700-Akkus

Xtar ist ein renommierter Hersteller hochwertiger Ladegeräte für Lithium-Ionen-Akkus, Taschenlampen und Lithium-Ionen-Akkus. Xtar Produkte werden in über 120 Ländern verkauft, darunter die USA, Deutschland, Japan und Russland. Xtar verwendet für die Herstellung seiner Ladegeräte ausschließlich hochwertige Materialien – vom Kunststoffgehäuse bis hin zur effizienten Elektronik. Alle Xtar-Ladegeräte verfügen über die CE-Zertifizierung, die auf dem europäischen Markt vorgeschrieben ist.

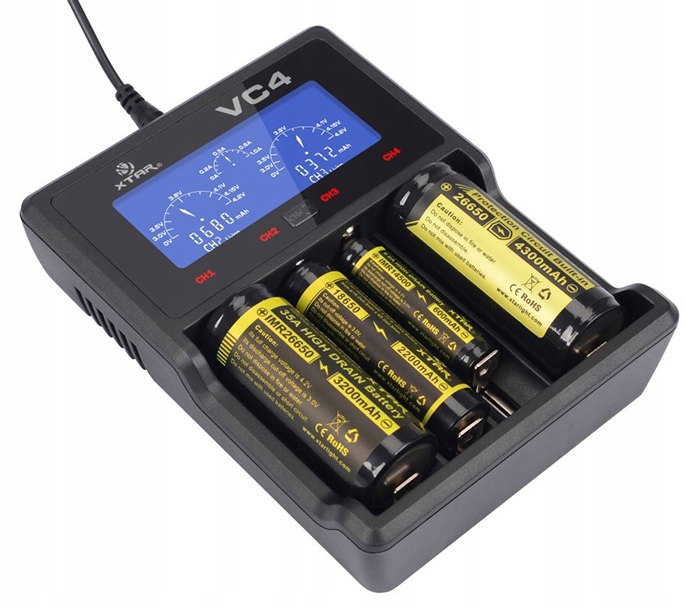

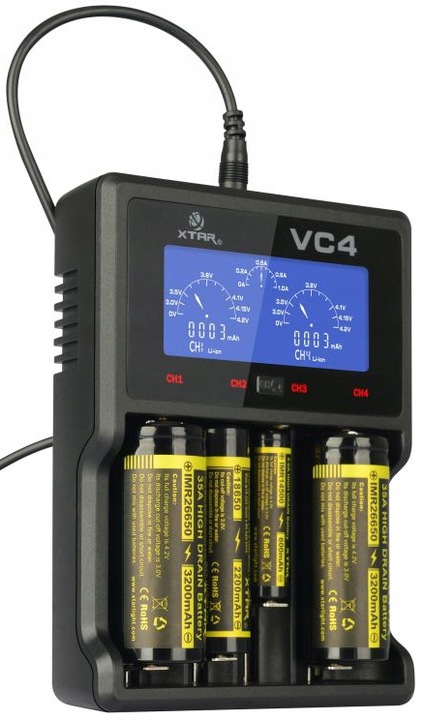

Das VC4 ist ein professionelles Prozessor-Ladegerät mit einem dreistufigen Ladevorgang (TC/CC/CV) und einem LCD-Display. Lädt 1–4 Li-Ion-Akkus (3,6/3,7 V) und Ni-MH-Akkus beliebiger Kapazität in den Größen AAA/R03, AA/R6, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650 und 18700. In den beiden äußeren Ladekanälen können Akkus der Größen R14, R20, 20700, 21700, 22650, 25500, 26650 und 32650 geladen werden.

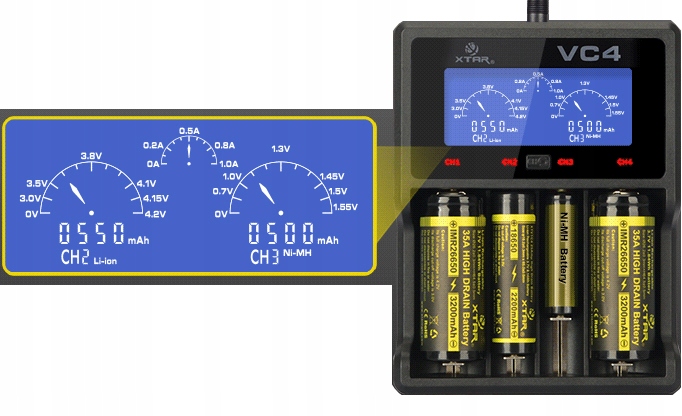

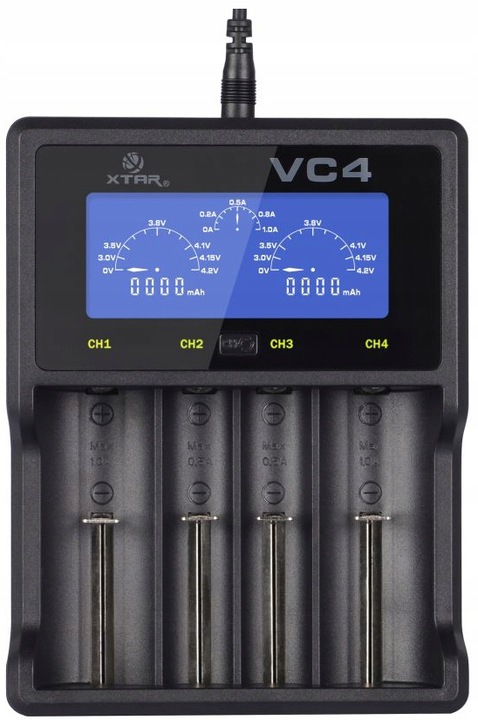

Das hintergrundbeleuchtete LCD-Display des Xtar VC4-Ladegeräts zeigt aktuelle Informationen zum Betriebszustand des Ladegeräts an: Spannung der geladenen Akkus, Ladestrom, Ladeleistung, mögliche Fehler und das Ende des Ladevorgangs.

Der aktuelle Betriebsstatus zweier Kanäle wird gleichzeitig angezeigt. Über die CH-Taste am Ladegerätgehäuse kann zwischen den beiden anderen Kanälen umgeschaltet werden. Die Informationen zum Ladevorgang können zur Messung der Akkukapazität verwendet werden. Um die Akkukapazität zu messen, entladen Sie den Akku bis zur entsprechenden Abschaltspannung (üblicherweise 2,5 V für Li-Ion, 0,9 V für Ni-MH) und legen Sie ihn in das VC4-Ladegerät ein. Nach Abschluss des Ladevorgangs zeigt das Display die zum Laden des Akkus verbrauchte Ladung an. Dieser Wert liegt stets 3–5 % über der tatsächlichen Akkukapazität. Dies liegt daran, dass der Ladevorgang einer Batterie nie 100% effizient ist, d. h. zum Laden der Batterie wird eine etwas höhere Ladung benötigt als die tatsächliche Kapazität der Zelle.

Was ist die TC/CC/CV-Lademethode? Dies ist ein dreistufiger Ladevorgang für Lithium-Ionen-Zellen, der sicherstellt, dass die Zelle in einem guten Zustand bleibt, indem in jeder Stufe mit dem geeigneten Strom geladen und der Ladevorgang zum richtigen Zeitpunkt beendet wird.

Die einzelnen Stufen des TC/CC/CV-Prozesses sind:

• TC-Phase: Zellen, die unter 2,9 V entladen wurden, werden mit einem niedrigeren Strom „aufgeweckt“.
• CC-Phase: Nach Erreichen von 2,95 V wird die Zelle mit einem konstanten Strom von 1 A, 0,5 A oder 0,25 A geladen (abhängig von der verwendeten Stromquelle).
• CV-Phase: Wenn die Zelle fast geladen ist, schaltet das Ladegerät auf einen Ladevorgang mit abnehmendem Strom um, bis die Spannung der Zelle 4,2 V erreicht. Sobald 4,2 V erreicht sind, ist der Ladevorgang abgeschlossen – der Akku ist vollständig geladen.

Geladene Akkus, die im Ladegerät verbleiben, unterliegen einem natürlichen Selbstentladungsprozess. Der Ladevorgang wird fortgesetzt, sobald die Batteriespannung unter 3,9 V fällt.

Das Xtar VC4-Ladegerät verfügt über eine Funktion zur Reaktivierung tiefentladener Zellen und Zellen mit einer Spannung von 0 V. Viele Ladegeräte auf dem Markt können solche Akkus nicht laden. Hier kommt das Xtar VC4-Ladegerät ins Spiel und ermöglicht es Ihnen, solche Zellen in vielen Fällen zu retten. Legen Sie den tiefentladenen Akku einfach wie beim normalen Laden in das VC4-Ladegerät ein. Das Ladegerät erkennt die entladene Zelle und versucht, sie zu reaktivieren.

Hinweis! Zellen, die unter einen bestimmten Entladezustand fallen, werden irreparabel beschädigt und können möglicherweise nicht reaktiviert werden. Vermeiden Sie Tiefentladungen von Lithium-Ionen- und Ni-MH-Akkus – dies kann deren Lebensdauer und Kapazität erheblich verringern oder zu einem Totalausfall führen.

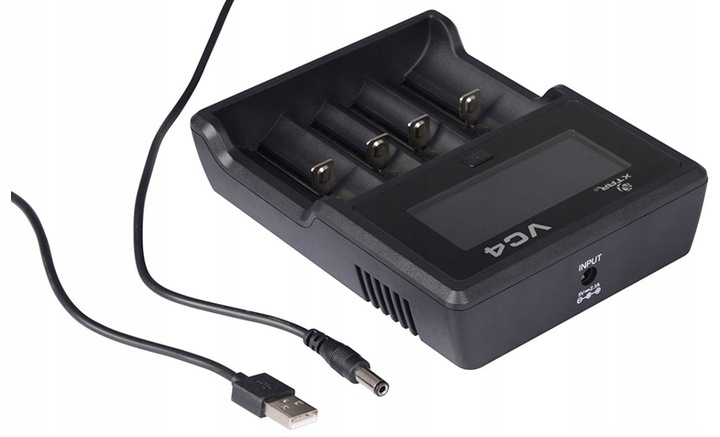

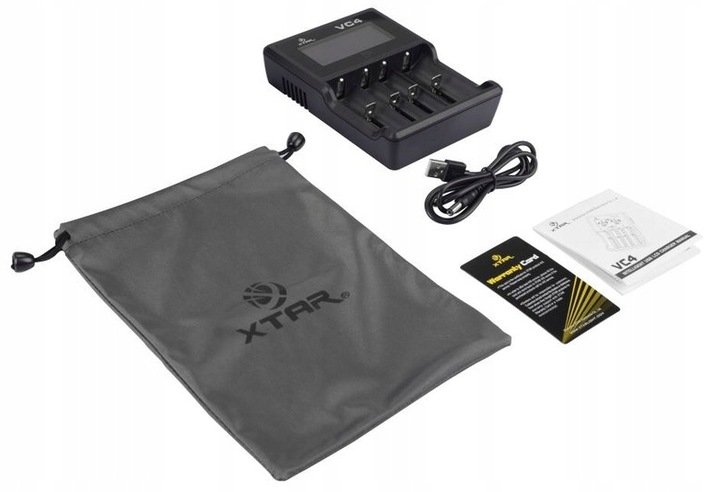

Das Xtar VC4-Ladegerät wird mit einem USB-Kabel und einer Schutzhülle für den Transport geliefert. Ein Netzteil ist nicht im Lieferumfang enthalten. Zum Laden des Ladegeräts genügt jedes Ladegerät mit USB-Kabel, z. B. von einem Smartphone, einer USB-Buchse oder einem Computer mit einem freien USB-Anschluss. Die empfohlene Leistung des USB-Netzteils beträgt 2,1 A (2100 mA). Es ist möglich, ein schwächeres Netzteil zu verwenden. Der VC4 passt den Ladestrom an die Leistungsfähigkeit der Stromquelle an.

Technische Daten Daten

• Hersteller: Xtar
• Ladegerätmodell: VC4
• Unterstützte Akkutypen: 1-4 Li-Ionen-Akkus 3,6 - 3,7 V, geschützt und ungeschützt | 1-4 Ni-MH-Akkus
• Unterstützte Akkugrößen:
• AAA, AA, R14, R20, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650
• R14, R20, 20700, 21700, 22650, 25500, 26650 – nur in den beiden äußeren Kanälen (1 und 4)
• Maximale Akkulänge: 71 mm
• Ladeverfahren: Prozessorgesteuerte TC/CC/CV | NiMH - Prozessorgesteuertes CC
• Ladestrom in der CC-Phase:
• 1-2 Akkus in den äußeren Kanälen (1 und 4) - max. 1000 mA ±80 mA
• 3-4 Akkus oder 1-2 Akkus in den mittleren Kanälen (2 und 3) - max. 500 mA ±50 mA
• Ladeschlussspannung: 4,2 V ±0,05 V
• Abschaltstrom: <80 mA
• LCD-Anzeigefunktionen:
• Aktuelle Anzeigen:
• Betriebs-/Ladestatus
• Ladestrom
• Akkuspannung
• Zum Laden der Zellen verwendete Ladung
• Zusätzliche Funktionen: Reaktivierung tiefentladener Zellen und 0-V-Zellen, Zellen Kapazitätsmessung: (Genauigkeit ±5 %). Schutzfunktionen: Überhitzungsschutz, Kurzschlussschutz, Verpolungsschutz. Eingangsspannung und -strom: 5 V, 2100 mA. Stromanschluss: Micro-USB. Netzteil im Lieferumfang enthalten: Nein. Empfohlenes Netzteil: mindestens 5 V, 2,1 A. Abmessungen: 149 x 115 x 35 mm. Gewicht: 210 g. Lieferumfang: Ladegerät, Micro-USB-Kabel, Aufbewahrungstasche, Bedienungsanleitung.
