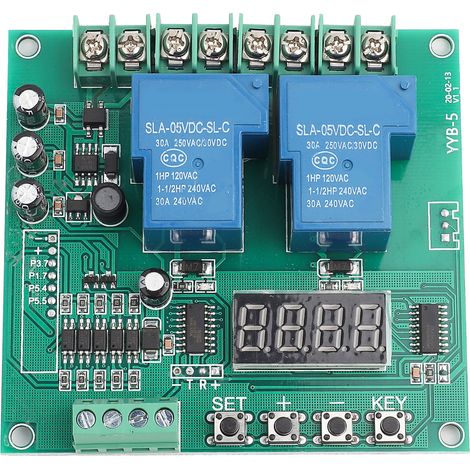

YYB-5 12V/24V Vorwärts-/Rückwärts-Motorsteuerplatine mit Doppelrelais-Verzögerungssynchronisationszyklusmodul

1. 100 % neu und von hoher Qualität
2. 6 gängige Funktionen für vielfältige Anwendungen
3. Steuert 2-Wege-Magnetventile, Pumpen, Motoren, Lampen und andere frei bewegliche Geräte
4. Ausgangsleistung: Steuert eine 30-A-DC- oder AC-Last
5. Zeitbereich: 0,1 Sekunden bis 999 Minuten, jederzeit einstellbar

Spezifikation:

Eigenschaften:
100 % neu und hochwertig
6 gängige Funktionen für vielfältige Anwendungen;
Steuert 2-Wege-Magnetventile, Pumpen, Motoren, Lampen und andere frei steuerbare Geräte
Ausgangsleistung: Steuert DC- oder AC-Lasten bis 30 A
Zeitbereich: 0,1 Sekunden bis 999 Minuten, jederzeit einstellbar
Spezifikation:
Modell: YYB-5
Eingangsspannung: DC/AC 7–27 V
Zeitbereich: 0,1 Sekunden bis 999 Minuten
Gewicht: ca. 103 g

Anschlussbeschreibung:
1. AC/DC: Eingang 7–27 V
3. IN1: Signaleingang 1 (negativer Trigger)
4. IN2: Signaleingang Klemme 2 (negativer Trigger)
2. IN3: Signaleingang 3 (negativer Trigger)
5. NO: Relais-Öffner-Schnittstelle, Relais zieht vor dem Abschalten, nach dem Kurzschließen der Verbindung mit COM
6. COM: Gemeinsame Relais-Schnittstelle
7. NC: Relais-Schließer-Schnittstelle, Relais zieht vor dem Kurzschließen der Verbindung mit COM, nach dem Abschalten

Funktionsliste:
P - 1: Bei Signal 1 zieht Relais 1 in Richtung A, der Timer stoppt automatisch; bei Signal 2 zieht Relais 2 in Richtung B, der Timer stoppt automatisch; Signal 3 ist das Not-Aus-Rücksetzsignal
P - 2: Bei Signal 1 zieht Relais 1 in Richtung A, der Timer stoppt automatisch; Relais 2 des Signals zum Starten der Verzögerung B nach der Aspiration zum Zeitpunkt C stoppt automatisch (diese Funktionszeiteinheit muss konsistent sein)
P - 3: Nach dem Einschalten zieht Relais 1 bis zum Zeitpunkt A hoch, während es auf den Zeitpunkt C wartet, Relais 2 zieht bis zum Zeitpunkt B hoch und wartet auf den Zeitpunkt C; Relais 1, 2 Umdrehungen, Endlosbetrieb, Endloszyklus
(Wenn der Steuermotor reversibel ist, kann dies wie folgt verstanden werden: Der Motor läuft für eine bestimmte Zeit; stoppt für eine bestimmte Zeit; kehrt automatisch für eine bestimmte Zeit die Drehrichtung um; stoppt für eine bestimmte Zeit; und läuft dann automatisch weiter;
P - 4: Bei Signal 1 zieht Relais 1; bei Signal 2 (Endpunkt) stoppt Relais 1 und beginnt bis A zu zählen, Timer-Relais 2 zieht; bei Signal 3 (Endpunkt) stoppt Relais 2 und startet den Timer. Bei B zieht Timer-Relais 1; Endlosschleife
(Wenn der Steuermotor reversibel ist, kann dies wie folgt verstanden werden: Drücken des Startknopfes 1; der Motor fährt bis zum Endpunkt 2 und stoppt für eine bestimmte Zeit; kehrt automatisch bei Endpunkt 3 die Drehrichtung um und stoppt für eine bestimmte Zeit; läuft dann automatisch weiter;
P - 5: Bei Signal 1 zieht Relais 1; bei Signal 2 (Endpunkt) stoppt Relais 1 und startet die Zeitmessung. Relais 2 zieht; Signal 3 (Endschalter), Relais 2 stoppt; Signal 1; erneut
(Wenn der Steuermotor reversibel ist, kann dies wie folgt verstanden werden: Starttaste 1 drücken; der Motor fährt bis zum Endschalter 2 und stoppt dort für eine gewisse Zeit; fährt automatisch bis zum Endschalter 3 zurück und stoppt; Signal 1 wird ausgegeben;
P-6: Bei Signal 1 wird Relais 1 angezogen; bei Signal 2 (Endschalter) stoppt Relais 1; bei Signal 1 wird Relais 2 angezogen; bei Signal 3 (Endschalter) stoppt Relais 2;
(Wenn der Steuermotor reversibel ist, kann dies wie folgt verstanden werden: Starttaste 1 drücken; bis zum Endschalter 2 fahren; Starttaste 1 erneut drücken; bis zum Endschalter 3 zurückfahren;
Fernbedienungsfunktion: Fernbedienungstaste A und Taste B zum Starten der oben genannten Funktion; C drücken, um Relais 1 (vorwärts) zu aktivieren; dann Relais 1 drücken, um zu stoppen; D drücken, um Relais 2 (rückwärts) zu aktivieren; Relais 2 einmal drücken, um zu stoppen;

Beschreibung der Schlüsselparameter:
Leistungsanzeige "----" Standby-Modus;
K1 einmal drücken, Bildschirm zeigt: P-1: Einstellmodus K2 und K3
K1 ein zweites Mal drücken, Bildschirm zeigt: A001: K2 und K3 stellen A ein, K4 stellt das Dezimalkomma (Zeiteinheit) ein
K1 ein drittes Mal drücken, Bildschirm zeigt: B001: K2 und K3 stellen B ein zweites Mal ein, K4 stellt das Dezimalkomma (Zeiteinheit) ein
K1 ein viertes Mal drücken, Bildschirm zeigt: C001: K2 und K3 stellen C ein drittes Mal ein, K4 stellt das Dezimalkomma (Zeiteinheit) ein
K1 ein fünftes Mal drücken, Anzeige „----“, Standby-Modus wird aktiviert;
Beispiel: Modus einstellen: P - 2; Zeit: A010 B005 C006:
zeigt den zweiten Betriebsmodus an; nach Signal 1; Relais 1 startet nach 10 Sekunden; Relais 2 gibt nach einem 5 Sekunden Verzögerung nach dem Start, 1 Sekunde nach automatischer Abschaltung
Beschreibung der Dezimalzeiteinheit:
XX,X Dezimalstellen in Zehnern, Zeitbereich: 0,1 Sekunden bis 99,9 Sekunden
XXX ohne Dezimalstellen, Zeitbereich: 1 Sekunde bis 999 Sekunden
XXX Dezimalstellen in einem einzelnen Zeitbereich: 1 Minute bis 999 Minuten
Lieferumfang:
1 x Motorsteuerplatine Hinweis: Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
