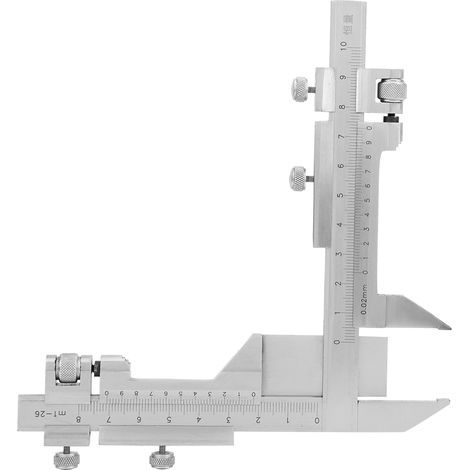

Zahnradmesslehre aus Edelstahl M1-26, Industriewerkzeuge, Dickenmesser, Messwerkzeuge.

Eigenschaften:

1. Der Messschieber für die Dicke des Sehnenzahns misst die Dicke des Zahnradzahns mit dem oberen Kreis als Messreferenz.
2. Der Sehnen-Zahndicken-Messschieber hat zwei bewegliche Nonius-Skalen, die senkrecht zueinander stehen.
3. Die horizontale Skala misst die Dicke der Zähne in der Teilungslinie Hartmetallspitzen mit Feineinstellung.
4. Aus hochwertigem Edelstahl, hohe Härte, nicht leicht zu brechen.
5. Hohe Messgenauigkeit, 0,0012 Zoll / 0,03 mm Genauigkeit.

Spezifikation:

Artikeltyp: Messschieber
Material: Edelstahl
Auflösung: 0,001 Zoll / 0,02 mm
Genauigkeit: 0,0012 Zoll / 0,03 mm
Zahndickenbereich (horizontale Skala): 0-1,56 Zoll (39,6 mm). )
Sehnendickenbereich (vertikale Skala): 0–1,44 Zoll (36,7 mm)
Anleitung:
1. Der Sehnenzahndickenmessschieber misst die Dicke des Zahnradzahns mit dem oberen Kreis als Messreferenz.
2. Der Sehnenzahndickenmessschieber verfügt über zwei bewegliche Noniusskalen, die senkrecht zueinander stehen. Es gibt zwei Messbacken, die die Dicke der Saite messen; das andere ist die „vorbestimmte“ Saitenhöhe.
3. Berechnen Sie die Sehnenhöhe und die Sehnenzahndicke anhand der Zahnradparameter. Der Bremssattel mit der Sehnenhöhe wird in seiner Größe fixiert und verriegelt, und das feste Ende der Sehnenhöhe wird gegen die Oberseite des Zahns gelegt, und dann werden die beiden Klauen der Sehnenzahndicke mit den beiden unterschiedlichen Seitenprofilen in Kontakt gebracht, und Der Akkord wird gemessen. Die Zähne sind dick.

Paketliste:

1 x Messschieber
