Allgemeine Beschreibung

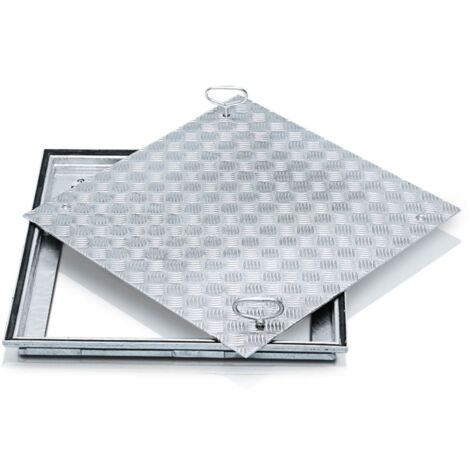

Die Zarges Schachtabdeckung aus Stahl mit einer Deckplatte von 1000 mm x 1000 mm ist eine begeh- oder befahrbare Lösung für Schachtabdeckungen, die sowohl für den Innen- als auch für den Außenbereich geeignet ist. Die Abdeckungen können mit einer wählbaren Oberfläche ausgestattet werden, die durch bauseitige Füllung der Deckelwanne mit dem gleichen Material wie der übrige Bodenbelag (z.B. Platten, Fliesen, Teppich oder Pflastersteine) angepasst werden kann. Diese Abdeckungen sind ideal für geringere Belastungen von bis zu 1,5 t.
Technische daten
- Abmessungen: 1000 mm x 1000 mm
- Material der Deckelplatte: Riffelaluminium oder Tränenblech aus feuerverzinktem Stahl bzw. Edelstahl V2A (1.4301)
- Material des Rahmens: feuerverzinkter Stahl oder Edelstahlprofil V2A (1.4301)
- Belastung bei wählbarer Oberfläche: Prüfkraft 125 kN (= 12,5 t) nach Befüllung mit Beton B 45
- Bauhöhe: 90 mm
- Außenmaß: 1160 mm x 1160 mm
- Wannentiefe: 80 mm
- Davon belegt mit Baustahlgitter: 40 mm
Kompatibilität und Zubehör
- Inkl. Aushebegriffe (Paar) aus Edelstahl, bestehend aus einem selbstabhebenden Öffnungsgriff und einem Aushebegriff
Installation
Die Schachtabdeckung wird bodeneben nach DIN EN 124 in Verbindung mit DIN 1229 eingebaut.
Anwendung
Die Zarges Schachtabdeckung eignet sich für den Einsatz in Bereichen mit geringeren Belastungen, wie z.B. Fußgängerzonen oder als Zugang zu technischen Einrichtungen.
Weitere Informationen
- Nach DIN EN 124 in Verbindung mit DIN 1229
- Konische Profilkonstruktion mit Mehrfachverschraubung
- Leicht zu öffnen, kein Verklemmen
- EPDM-Dichtung (benzolbeständige Dichtung auf Anfrage)
- Geruchs- und tagwasserdicht
