Allgemeine Beschreibung

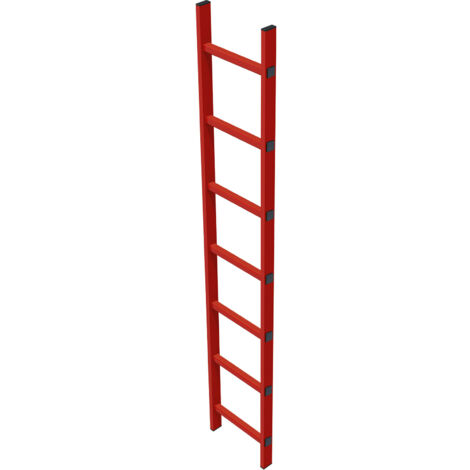

Die Zarges Schachtleiter ist in zwei Varianten erhältlich: mit einer lichten Breite von 300 mm oder 400 mm. Sie besteht aus glasfaserverstärktem Kunststoff (GFK), der für seine Korrosionsbeständigkeit und Sicherheit im Elektronikbereich bekannt ist. Die Leiter ist mit rutschfesten Sprossen ausgestattet und eignet sich für den Einsatz in Schachtanlagen.Technische daten
- Leiterbreite außen: 340 mm (300 mm lichte Breite) / 440 mm (400 mm lichte Breite)
- Sprossenabstand: 280 mm
- Abmessung Holm: 58 x 25 mm
- Abmessung rutschfeste GFK-Sprosse: 30 mm x 30 mm
- Gewicht: 2,9 kg (4 Sprossen) bis 10,6 kg (15 Sprossen) für 300 mm lichte Breite; 3,1 kg (4 Sprossen) bis 10,7 kg (15 Sprossen) für 400 mm lichte Breite
- Artikelnummer: 47361 bis 47665 (300 mm lichte Breite), 47371 bis 47675 (400 mm lichte Breite)
Kompatibilität und Zubehör
- Steigschutzeinrichtung erforderlich bei Absturzhöhen ab 5,00 m
- Starre Wandhalterung wird zu 90% verwendet
- Verstellbare Halterung nur bei Versatz im Schacht notwendig
Installation
- Bei 300 mm lichte Breite erfolgt die Montage der Schiene am Leiterholm.
- Bei 400 mm lichte Breite erfolgt die Montage der Schiene mittig auf den Sprossen.
Anwendung
- Geeignet für den Einsatz in Schachtanlagen, abhängig von der Schachttiefe.
- Beispiel: Schachttiefe 2,50 m erfordert eine Leiterlänge von 2,24 m.
- Generell gilt: lichte Tiefe > 5 m erfordert den Einsatz einer Steigschutzschiene.
Weitere Informationen
- Bei 4-9 Sprossen sind 2 Sätze Wandbefestigungen erforderlich.
- Bei 10-15 Sprossen sind 3 Sätze Wandbefestigungen erforderlich.
- Bei 16-24 Sprossen sind 5 Sätze Wandbefestigungen erforderlich.
- Maximaler Abstand zwischen den Wandbefestigungen: 1,68 m.
