Allgemeine Beschreibung

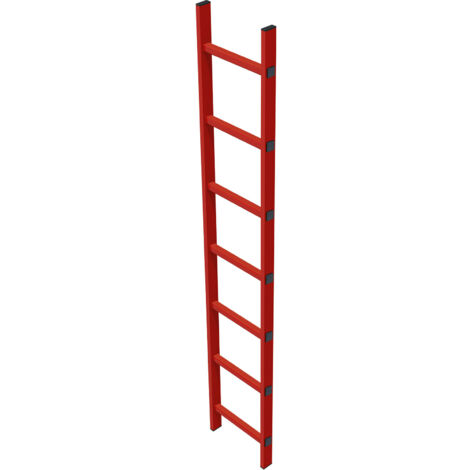

Die Zarges Schachtleiter ist in zwei Varianten mit einer lichten Breite von 300 mm oder 400 mm erhältlich. Sie besteht aus glasfaserverstärktem Kunststoff (GFK) und bietet eine hohe Beständigkeit gegen Korrosion, Säure und Wasser. Die Leiter ist ideal für den Einsatz in Bereichen, in denen Elektronik eine Rolle spielt, da sie Funkenschläge verhindert.Technische daten
- Leiterbreite außen: 340 mm (300 mm lichte Breite) / 440 mm (400 mm lichte Breite)
- Sprossenabstand: 280 mm
- Abmessung Holm: 58 x 25 mm
- Abmessung rutschfeste GFK-Sprosse: 30 mm x 30 mm
- Gewicht (300 mm lichte Breite): 2,9 kg (4 Sprossen) bis 10,6 kg (15 Sprossen)
- Gewicht (400 mm lichte Breite): 3,1 kg (4 Sprossen) bis 10,7 kg (15 Sprossen)
Kompatibilität und Zubehör
- Steigschutzeinrichtung erforderlich bei Absturzhöhen ab 5,00 m
- Starre Wandhalterung wird zu 90% verwendet
- Verstellbare Halterung nur bei Versatz im Schacht notwendig
Installation
- Bei 300 mm lichter Breite erfolgt die Montage der Schiene am Leiterholm.
- Bei 400 mm lichter Breite erfolgt die Montage der Schiene mittig auf den Sprossen.
Anwendung
- Geeignet für den Einsatz in Schachtanlagen, abhängig von der Schachttiefe.
- Beispiel: Schachttiefe 2,50 m erfordert eine Leiterlänge von 2,24 m.
- Generell gilt: lichte Tiefe > 5 m erfordert den Einsatz einer Steigschutzschiene.
Weitere Informationen
- Maximaler Abstand zwischen den Wandbefestigungen: 1,68 m
- Bei 4-9 Sprossen: 2 Sätze Wandbefestigungen erforderlich
- Bei 10-15 Sprossen: 3 Sätze Wandbefestigungen erforderlich
- Bei 16-24 Sprossen: 5 Sätze Wandbefestigungen erforderlich
