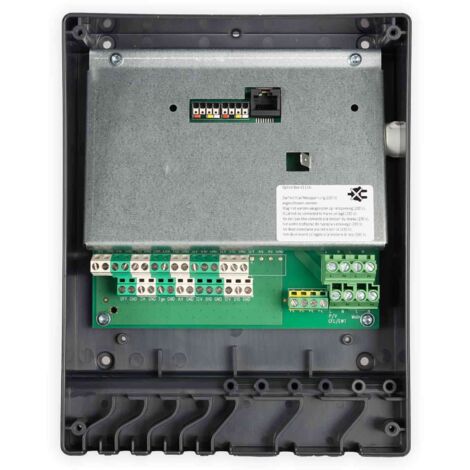

Zehnder Option Box für Lüftungsgeräte ComfoAir Q350/450/600

Zehnder Option Box für das Komfortlüftungsgerät ComfoAir Q350/450/600 ohne ComfoFond-L Q-Anschlusskabel

Die Zehnder Option Box für die Komfortlüftungsgeräte ComfoAir Q350, Q450 und Q600 dient als Erweiterungsmodul zur Bereitstellung zusätzlicher Ein- und Ausgänge. Sie ermöglicht die Anbindung von CO2- und Feuchtesensoren sowie die Integration von ComfoFond-L Q Systemen. Das Modul unterstützt eine bedarfsgerechte Steuerung der Lüftungsanlage und wird ohne das spezifische ComfoFond-L Q-Anschlusskabel geliefert.

Welche Funktionen bietet die Option Box?

Das Modul stellt vier analoge Eingänge (0-10 Volt) zur Verfügung, die für den Anschluss von Sensoren, Stoßlüftungstastern oder Standby-Schaltern genutzt werden können. Zusätzlich verfügt die Box über zwei digitale Eingänge, zwei digitale Ausgänge sowie einen analogen Ausgang für die Anbindung von ComfoFond-L Q. Ein potentialfreier Fehlermeldungskontakt ist ebenfalls integriert. Die Kommunikation zwischen der Option Box und dem Lüftungsgerät erfolgt über eine bauseitig zu verlegende Verbindungsleitung vom Typ JYSTY 2x2x0,6.

Wie erfolgt die Montage und Installation?

Die Option Box ist für die Wand- oder Direktmontage konzipiert und entspricht der Schutzart IP40. Der elektrische Anschluss erfolgt über Schraubklemmen. Bei einer geplanten Verwendung mit ComfoFond-L Q ist das entsprechende Anschlusskabel separat zu beziehen. Die Spannungsversorgung des Moduls erfolgt über 230 V AC.

Technische Daten

• Abmessungen (L x B x T): 195 mm x 60 mm x 254 mm
• Versorgungsspannung: 230 V AC
• Analoge Eingänge: 4 (0-10 V)
• Digitale Eingänge: 2
• Digitale Ausgänge: 2
• Analoge Ausgänge: 1
• Schutzart: IP40
• Anschlussart: Schraubanschluss
• Montageart: Wand-/Direktmontage

Die Zehnder Option Box erweitert die Funktionalität der ComfoAir Q Lüftungsgeräte effizient. Durch die Bereitstellung von vier analogen Eingängen und weiteren digitalen Schnittstellen ermöglicht sie eine präzise Steuerung über Sensoren und externe Schalter. Mit ihren kompakten Maßen von 195 x 60 x 254 mm und der robusten Ausführung für die Wandmontage lässt sie sich optimal in bestehende Lüftungssysteme integrieren und unterstützt eine bedarfsgerechte, komfortable Wohnraumlüftung.

Produktspezifikation

• Hersteller-Warengruppe: ComfoUnit
• Hersteller-Produktgruppe: Lüftungsgerät
• Hersteller-Artikelnummer: 471502143
• Baulänge: 195
• Bauhöhe: 60
• Bautiefe: 254
• Eingangsstrom bei Signal 1: 37,5
• Geeignet für Sicherheitsfunktionen: nein
• Anzahl der digitalen Eingänge: 2
• Anzahl der digitalen Ausgänge: 2
• Anzahl der analogen Eingänge: 4
• Anzahl der analogen Ausgänge: 1
• Spannungsart der Versorgungsspannung: AC
• Unterstützt Protokoll für LON: nein
• Anzahl der HW-Schnittstellen Industrial Ethernet: 0
• Anzahl der HW-Schnittstellen seriell RS-232: 0
• Anzahl der HW-Schnittstellen seriell RS-422: 0
• Anzahl der HW-Schnittstellen seriell RS-485: 0
• Anzahl der HW-Schnittstellen seriell TTY: 0
• Anzahl der HW-Schnittstellen USB: 0
• Anzahl der HW-Schnittstellen parallel: 0
• Anzahl der HW-Schnittstellen sonstige: 0
• Mit optischer Schnittstelle: nein
• Art der Eingangsspannung: DC
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für Modbus: nein
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für sonstige Bussysteme: ja
• Ausgangsspannung am digitalen Ausgang: 230
• Ausgangsstrom am digitalen Ausgang: 0,0375
• Analogeingang, Strom: nein
• Analogeingang, Spannung: ja
• Analogeingang, Widerstand: nein
• Analogeingang, Widerstandsthermometer: nein
• Analogeingang, Thermoelement: nein
• Analogeingangssignal konfigurierbar: ja
• Analogausgang, Strom: nein
• Analogausgang, Spannung: ja
• Analogausgangssignal konfigurierbar: nein
• Kurzschlussschutz, digitale Ausgänge vorhanden: nein
• Ausführung des elektrischen Anschlusses: Schraubanschluss
• Geeignet für Tragschienenmontage: nein
• Explosionsschutz-Kategorie für Gas: ohne
• Explosionsschutz-Kategorie für Staub: ohne
• Schutzart (IP): IP40
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Anzahl der Schnittstellen PROFINET: 0
• Anzahl der HW-Schnittstellen Wireless: 0
• Fronteinbau möglich: nein
• Rack-Montage möglich: nein
• Wand-/Direktmontage möglich: ja
• IO-Link Master: nein
• Performance Level nach EN ISO 13849-1: ohne
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Versorgungsspannung AC 50 Hz: 230
• Versorgungsspannung DC: 12
• Zulässige Spannung am Eingang: 10
• Art der Ausgangsspannung: AC/DC
• Digitale Eingänge konfigurierbar: nein
• Analoge Eingänge konfigurierbar: ja
• Analoge Ausgänge konfigurierbar: nein
• Digitale Ausgänge konfigurierbar: nein
• Baulänge: 195
• Bauhöhe: 60
• Bautiefe: 254
• Eingangsstrom bei Signal 1: 37,5
• Geeignet für Sicherheitsfunktionen: nein
• Anzahl der digitalen Eingänge: 2
• Anzahl der digitalen Ausgänge: 2
• Anzahl der analogen Eingänge: 4
• Anzahl der analogen Ausgänge: 1
• Spannungsart der Versorgungsspannung: AC
• Unterstützt Protokoll für LON: nein
• Anzahl der HW-Schnittstellen Industrial Ethernet: 0
• Anzahl der HW-Schnittstellen seriell RS-232: 0
• Anzahl der HW-Schnittstellen seriell RS-422: 0
• Anzahl der HW-Schnittstellen seriell RS-485: 0
• Anzahl der HW-Schnittstellen seriell TTY: 0
• Anzahl der HW-Schnittstellen USB: 0
• Anzahl der HW-Schnittstellen parallel: 0
• Anzahl der HW-Schnittstellen sonstige: 0
• Mit optischer Schnittstelle: nein
• Art der Eingangsspannung: AC/DC
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für Modbus: nein
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für sonstige Bussysteme: ja
• Ausgangsspannung am digitalen Ausgang: 12
• Ausgangsstrom am digitalen Ausgang: 0,0375
• Analogeingang, Strom: nein
• Analogeingang, Spannung: ja
• Analogeingang, Widerstand: nein
• Analogeingang, Widerstandsthermometer: nein
• Analogeingang, Thermoelement: nein
• Analogeingangssignal konfigurierbar: ja
• Analogausgang, Strom: nein
• Analogausgang, Spannung: ja
• Analogausgangssignal konfigurierbar: nein
• Kurzschlussschutz, digitale Ausgänge vorhanden: nein
• Ausführung des elektrischen Anschlusses: Schraubanschluss
• Geeignet für Tragschienenmontage: nein
• Explosionsschutz-Kategorie für Gas: ohne
• Explosionsschutz-Kategorie für Staub: ohne
• Schutzart (IP): IP40
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Anzahl der Schnittstellen PROFINET: 0
• Anzahl der HW-Schnittstellen Wireless: 0
• Fronteinbau möglich: nein
• Rack-Montage möglich: nein
• Wand-/Direktmontage möglich: ja
• IO-Link Master: nein
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Versorgungsspannung AC 50 Hz: 230
• Versorgungsspannung DC: 12
• Zulässige Spannung am Eingang: 0 - 10
• Art der Ausgangsspannung: AC
• Digitale Eingänge konfigurierbar: nein
• Analoge Eingänge konfigurierbar: ja
• Analoge Ausgänge konfigurierbar: nein
• Digitale Ausgänge konfigurierbar: nein
• Baulänge: 195
• Bauhöhe: 60
• Bautiefe: 254
• Eingangsstrom bei Signal 1: 37,5
• Geeignet für Sicherheitsfunktionen: nein
• Anzahl der digitalen Eingänge: 2
• Anzahl der digitalen Ausgänge: 2
• Anzahl der analogen Eingänge: 4
• Anzahl der analogen Ausgänge: 1
• Spannungsart der Versorgungsspannung: AC
• Unterstützt Protokoll für LON: nein
• Anzahl der HW-Schnittstellen Industrial Ethernet: 0
• Anzahl der HW-Schnittstellen seriell RS-232: 0
• Anzahl der HW-Schnittstellen seriell RS-422: 0
• Anzahl der HW-Schnittstellen seriell RS-485: 0
• Anzahl der HW-Schnittstellen seriell TTY: 0
• Anzahl der HW-Schnittstellen USB: 0
• Anzahl der HW-Schnittstellen parallel: 0
• Anzahl der HW-Schnittstellen sonstige: 0
• Mit optischer Schnittstelle: nein
• Art der Eingangsspannung: DC
• Unterstützt Protokoll für TCP/IP: nein
• Unterstützt Protokoll für ASI: nein
• Unterstützt Protokoll für PROFIBUS: nein
• Unterstützt Protokoll für CAN: nein
• Unterstützt Protokoll für INTERBUS: nein
• Unterstützt Protokoll für KNX: nein
• Unterstützt Protokoll für Modbus: nein
• Unterstützt Protokoll für Data-Highway: nein
• Unterstützt Protokoll für DeviceNet: nein
• Unterstützt Protokoll für SUCONET: nein
• Unterstützt Protokoll für sonstige Bussysteme: ja
• Ausgangsspannung am digitalen Ausgang: 230
• Ausgangsstrom am digitalen Ausgang: 0,0375
• Analogeingang, Strom: nein
• Analogeingang, Spannung: ja
• Analogeingang, Widerstand: nein
• Analogeingang, Widerstandsthermometer: nein
• Analogeingang, Thermoelement: nein
• Analogeingangssignal konfigurierbar: ja
• Analogausgang, Strom: nein
• Analogausgang, Spannung: ja
• Analogausgangssignal konfigurierbar: nein
• Kurzschlussschutz, digitale Ausgänge vorhanden: nein
• Ausführung des elektrischen Anschlusses: Schraubanschluss
• Geeignet für Tragschienenmontage: nein
• Explosionsschutz-Kategorie für Gas: ohne
• Explosionsschutz-Kategorie für Staub: ohne
• Schutzart (IP): IP40
• Unterstützt Protokoll für SERCOS: nein
• Unterstützt Protokoll für INTERBUS-Safety: nein
• Anzahl der Schnittstellen PROFINET: 0
• Anzahl der HW-Schnittstellen Wireless: 0
• Fronteinbau möglich: nein
• Rack-Montage möglich: nein
• Wand-/Direktmontage möglich: ja
• IO-Link Master: nein
• Performance Level nach EN ISO 13849-1: ohne
• Unterstützt Protokoll für AS-Interface Safety at Work: nein
• Unterstützt Protokoll für DeviceNet Safety: nein
• Unterstützt Protokoll für EtherNet/IP: nein
• Unterstützt Protokoll für Foundation Fieldbus: nein
• Unterstützt Protokoll für PROFINET CBA: nein
• Unterstützt Protokoll für PROFINET IO: nein
• Unterstützt Protokoll für PROFIsafe: nein
• Unterstützt Protokoll für SafetyBUS p: nein
• Versorgungsspannung AC 50 Hz: 230
• Versorgungsspannung DC: 12
• Zulässige Spannung am Eingang: 10
• Art der Ausgangsspannung: AC/DC
• Digitale Eingänge konfigurierbar: nein
• Analoge Eingänge konfigurierbar: ja
• Analoge Ausgänge konfigurierbar: nein
• Digitale Ausgänge konfigurierbar: nein
