Allgemeine Beschreibung

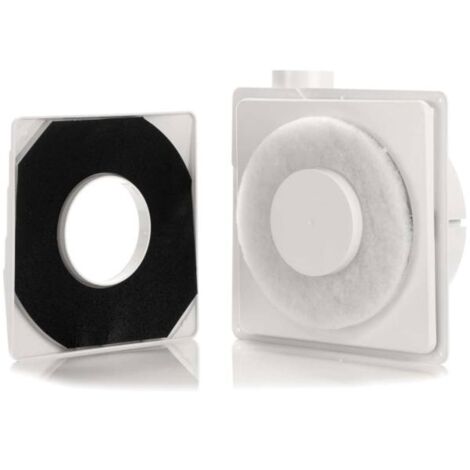

Der Zehnder Abluftventilator ComfoSpot XR ist eine ideale Lösung für innenliegende Ablufträume. Er bietet eine integrierte Regelung mit Funktionen wie Feuchte- und Nachlaufautomatik sowie einer Stoßlüftungsfunktion. Mit einem Durchmesser von rund 199 mm und einer Tiefe von 62 mm ist er für Lüftungsrohre DN 100 geeignet. Der Ventilator sorgt für ausgezeichneten Lärmschutz und verbessert das Wohlbefinden, indem er lästige Geräusche von außen fernhält.Technische daten
- Volumenstrom: 60 m³/h
- Schalldruckpegel: 38 dB(A) (gemessen in 1 m Abstand)
- Leistungsaufnahme: 19,5 W
- Stromaufnahme: 0,08 A
- Druckdifferenz: 118 Pa
- Eingangsspannung: 230 V AC / 50 Hz
- Schutzart: IPX5 (Wandmontage), IPX4 (Deckenmontage)
- Zulässige Betriebstemperatur: 0...40 ºC
- Mindestwandstärke: 90 mm
- Geräteabmessungen: 260 x 260 x 40 mm (B x H x T)
- Gewicht: 2,45 kg
- Farbe: weiß
Installation
- Stromversorgung spannungsfrei schalten.
- Putzdeckel vom Unterputzgehäuse abnehmen.
- Überprüfen des korrekten Einbaus des Gehäuses und der Kabelzuführung.
- Entnahme des Lufteinsatzes aus der Packung.
- Einhaken des Lüfter-Ausblasekopfes in die Führungsnut am Halteblech des Stahlblechstutzens.
- Rückschlagfeder einstellen.
- Elektrische Zuleitung auf 6 cm abmanteln und Enden abisolieren.
- Anschluss an den 8-poligen Stecker gemäß Anschlussschema.
- Steuermodul aufstecken und sichern.
- Filterträger mit den vier Mauerkrallen im Wandausschnitt befestigen.
- Filtereinheit einsetzen und Lüfterfassade aufstecken, bis sie einrastet.
Anwendung
Der Abluftventilator ComfoSpot XR eignet sich hervorragend für die Belüftung von innenliegenden Räumen, insbesondere in städtischen Wohnbereichen, wo Lärmschutz und Luftqualität von großer Bedeutung sind. Die integrierten Automatikfunktionen sorgen für eine bedarfsgerechte Belüftung.Weitere Informationen
- Die Oberfläche der Lüfterfassade sollte vierteljährlich mit einem feuchten Tuch gereinigt werden.
- Die Filtereinheit sollte ebenfalls vierteljährlich auf Verschmutzungen überprüft und bei Bedarf ausgetauscht werden.
- Filter können im Hausmüll entsorgt werden.
