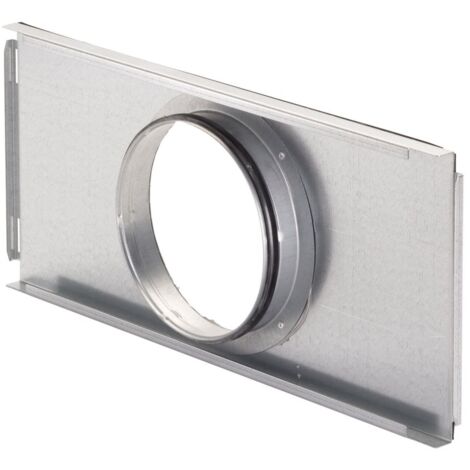

Zehnder Endplatte ComfoWell CW625 DN160 625x230x40mm

Zehnder Endplatte ComfoWell CW625 DN160 625x230x40mm

Die Zehnder Endplatte ComfoWell CW625 DN160 dient als essenzielles Verbindungselement innerhalb des ComfoWell-Systems. Sie ermöglicht den sicheren und luftdichten Anschluss von ComfoWell-Komponenten an einen runden Luftkanal mit einem Durchmesser von 160 mm. Gefertigt aus robustem, sendzimirverzinktem Stahlblech, ist dieses Bauteil für den Einsatz in Zu- und Abluftsystemen konzipiert und unterstützt eine maximale Luftmenge von 660 Kubikmetern pro Stunde.

Wie erfolgt die Montage der Endplatte?

Die Installation der Endplatte ist auf eine hohe Dichtigkeit und einfache Handhabung ausgelegt. Die Verbindung mit den entsprechenden Systemkomponenten erfolgt über eine Falzverbindung, die mittels einer Klemmleiste fixiert wird. Diese Konstruktion stellt eine stabile und luftdichte Schnittstelle sicher. Die Endplatte ist für den Anschluss von unten vorgesehen und lässt sich nahtlos in das ComfoWell-Portfolio integrieren.

Mit welchen Komponenten ist die Endplatte kompatibel?

Die Endplatte ist speziell auf die Maße der ComfoWell 625-Serie abgestimmt. Sie lässt sich flexibel mit verschiedenen Systemkomponenten kombinieren, darunter der Schalldämpfer CW-S 625, der Verteilkasten CW-D 625 sowie das Filtergehäuse CW-F 625. Durch diese Kompatibilität ermöglicht sie eine individuelle Konfiguration der Lüftungsanlage, wobei die Ausführung aus verzinktem Stahl eine langlebige Lösung für den Luftkanalanschluss darstellt.

Technische Daten

• Material: Stahl, sendzimirverzinkt
• Nennkanaldurchmesser: 160 mm
• Max. Luftmenge: 660 m³/h
• Baulänge: 625 mm
• Bauhöhe: 40 mm
• Anschlussart: Einschubende
• Einsatzbereich: Zu- und Abluft

Die Zehnder Endplatte ComfoWell CW625 DN160 überzeugt durch ihre präzise Verarbeitung und die einfache, luftdichte Montage mittels Falzverbindung. Mit einer maximalen Luftleistung von 660 Kubikmetern pro Stunde und der hochwertigen Ausführung aus verzinktem Stahlblech stellt sie eine zuverlässige Komponente für den Anschluss an runde Luftkanäle dar. Sie ist die ideale Wahl für eine effiziente und passgenaue Erweiterung des ComfoWell-Systems in anspruchsvollen Lüftungsinstallationen.

Produktspezifikation

• Hersteller-Warengruppe: ComfoFresh
• Hersteller-Produktgruppe: Infloor
• Hersteller-Artikelnummer: 990323637
• Baulänge: 230
• Bauhöhe: 39,3
• Oberflächenschutz: sendzimirverzinkt
• Länge: 641
• Werkstoff: Stahl
• Ausführung des Gehäuses: Abzweigungsteil
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser, Abzweigungen: 160
• Einbettbar in Beton: nein
• Anschluss Abzweigungen: Einschubende
• Anschluss von unten: ja
• Nennkanaldurchmesser Abzweigungen: 160
• Luftzufuhr: ja
• Abluft: ja
• Baulänge: 625
• Bauhöhe: 44
• Oberflächenschutz: sendzimirverzinkt
• Länge: 230
• Werkstoff: Stahl
• Max. Luftmenge: 660
• Ausführung des Gehäuses: Hauptkanalteil
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser, Abzweigungen: 160
• Einbettbar in Beton: nein
• Anschluss von unten: ja
• Anschluss Hauptleitung: Einschubende
• Luftzufuhr: ja
• Abluft: ja
• Baulänge: 230
• Bauhöhe: 39,3
• Oberflächenschutz: sendzimirverzinkt
• Länge: 641
• Werkstoff: Stahl
• Max. Luftmenge: 660
• Ausführung des Gehäuses: Abzweigungsteil
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser, Abzweigungen: 160
• Einbettbar in Beton: nein
• Anschluss Abzweigungen: Einschubende
• Anschluss von unten: ja
• Nennkanaldurchmesser Abzweigungen: 160
• Luftzufuhr: ja
• Abluft: ja
