Zehnder Erweiterungsmodul ComfoCube CT 4xDN90 für Modulverteiler, grau, mit Befestigungswinkel

Zehnder Erweiterungsmodul ComfoCube CT 4xDN90 für Modulverteiler, grau, mit Befestigungswinkel

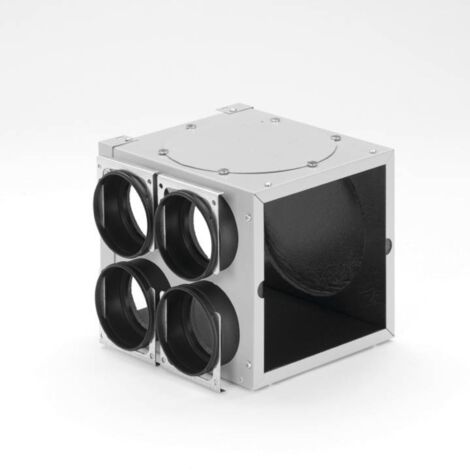

Das Zehnder Erweiterungsmodul ComfoCube CT 4xDN90 dient der gezielten Erweiterung von Zehnder Modulverteilkästen in Lüftungssystemen. Das robuste Abzweigungsteil aus pulverbeschichtetem Stahlblech ermöglicht den Anschluss von vier Lüftungsrohren des Typs ComfoTube 90. Dank der RapidLock Verbindungstechnologie erfolgt die Montage der Kanäle schnell und sicher. Das Modul ist für die Luftzufuhr sowie Abluft geeignet und bietet durch die innenliegende schalldämmende Auskleidung einen optimierten Betrieb innerhalb der Haustechnik.

Wie wird das Erweiterungsmodul installiert?

Das Gehäuse ist als Abzweigungsteil konzipiert und lässt sich effizient an bestehende Modulverteiler anbinden. Die Anschlüsse für die Hauptleitung sowie die vier Abzweigungen sind als Einschubenden ausgeführt, was die Handhabung bei der Installation erleichtert. Zur stabilen Montage ist ein Befestigungswinkel enthalten. Das Modul verfügt zudem über eine Inspektionsöffnung inklusive Deckel, die eine einfache Wartung des Systems ermöglicht. Eine Einbettung in Beton ist für dieses Bauteil nicht vorgesehen.

Welche Eigenschaften bietet das Gehäuse?

Das Gehäuse besteht aus pulverbeschichtetem Stahlblech in der Farbe Grau (RAL 7040). Diese Materialwahl sorgt für Stabilität. Die innenliegende schalldämmende Auskleidung trägt dazu bei, Strömungsgeräusche im Lüftungssystem zu minimieren. Mit einer Bauhöhe von 228 mm fügt sich das Modul in die ComfoFresh Systemumgebung ein und unterstützt eine zuverlässige Luftverteilung.

Technische Daten

• Anzahl der Abzweige: 4
• Nennkanaldurchmesser Abzweigungen: 90 mm
• Material: Stahlblech, pulverbeschichtet
• Farbe: Grau (RAL 7040)
• Bauhöhe: 228 mm
• Anschlussart: Einschubende
• Besonderheit: Schalldämmend ausgekleidet
• Wartung: Mit Inspektionsöffnung und Deckel

Das Zehnder Erweiterungsmodul ComfoCube CT 4xDN90 stellt eine effiziente Lösung zur Erweiterung von Lüftungsverteilern dar. Durch die Kombination aus robustem, pulverbeschichtetem Stahlblech und der schalldämmenden Auskleidung wird ein geräuscharmer Betrieb sichergestellt. Die vier Anschlüsse für ComfoTube 90 Rohre sowie die RapidLock Verbindungstechnologie ermöglichen eine schnelle und zuverlässige Installation. Mit der integrierten Inspektionsöffnung bleibt das System wartungsfreundlich und bietet eine dauerhafte Funktionalität für eine kontrollierte Wohnraumlüftung.

Lieferumfang

• 1x Zehnder Erweiterungsmodul ComfoCube CT 4xDN90
• 1x Befestigungswinkel

Produktspezifikation

• Hersteller-Warengruppe: ComfoFresh
• Hersteller-Produktgruppe: Onfloor
• Hersteller-Artikelnummer: 990323065
• Baulänge: 284
• Bauhöhe: 228
• Oberflächenschutz: beschichtet
• Länge: 252
• Werkstoff: Stahl
• Anzahl der Abzweige: 4
• Ausführung des Gehäuses: Abzweigungsteil
• Mit Inspektionsöffnung und Deckel: ja
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser, Abzweigungen: 90
• Einbettbar in Beton: nein
• Anschluss Abzweigungen: Einschubende
• Anschluss von unten: nein
• Nennkanaldurchmesser Abzweigungen: 90
• Anschluss Hauptleitung: Einschubende
• Luftzufuhr: ja
• Abluft: ja
• Baulänge: 267
• Bauhöhe: 228
• Oberflächenschutz: beschichtet
• Länge: 525
• Werkstoff: Stahl
• Anzahl der Abzweige: 4
• Ausführung des Gehäuses: Abzweigungsteil
• Baulänge: 284
• Bauhöhe: 228
• Oberflächenschutz: beschichtet
• Länge: 252
• Werkstoff: Stahl
• Anzahl der Abzweige: 4
• Ausführung des Gehäuses: Abzweigungsteil
• Mit Inspektionsöffnung und Deckel: ja
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser, Abzweigungen: 90
• Einbettbar in Beton: nein
• Anschluss Abzweigungen: Einschubende
• Anschluss von unten: nein
• Nennkanaldurchmesser Abzweigungen: 90
• Anschluss Hauptleitung: Einschubende
• Luftzufuhr: ja
• Abluft: ja
