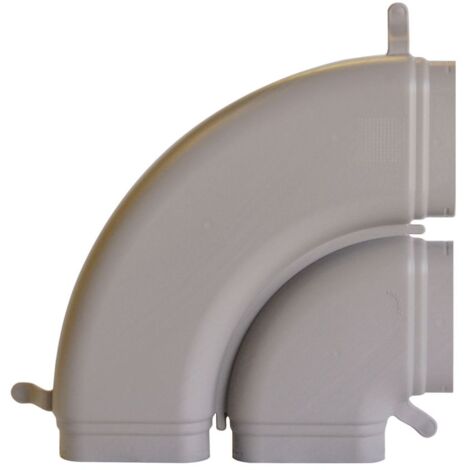

Zehnder Doppelkanalbogen ComfoFit CK300 horizontal 90 Grad, grau, Polymer, mit Dichtringen

Zehnder Doppelkanalbogen ComfoFit CK300 horizontal 90 Grad, grau, Polymer, mit Dichtringen

Der Zehnder Doppelkanalbogen ComfoFit CK300 ermöglicht eine präzise Richtungsänderung des Lüftungssystems auf horizontaler Ebene um 90 Grad. Dieses hochwertige Formteil aus Polyethylen ist speziell für die Verbindung des Doppelkanals CK300 konzipiert und zeichnet sich durch eine robuste Bauweise aus. Dank der Eignung für die Einbettung in Beton eignet sich der Bogen ideal für den Einsatz in modernen Wohnraumlüftungsinstallationen, bei denen eine zuverlässige und passgenaue Luftführung erforderlich ist.

Wofür wird der Doppelkanalbogen eingesetzt?

Der Doppelkanalbogen dient als Verbindungselement innerhalb des ComfoFresh-Systems. Er ist für die horizontale Verlegung vorgesehen und sorgt für eine exakte Umlenkung des Luftstroms um 90 Grad. Durch die glatte Bogenausführung wird ein optimaler Lufttransport sichergestellt. Das Material aus widerstandsfähigem Kunststoff bietet eine hohe Stabilität bei einer Wandstärke von 2,5 mm und ist für die direkte Integration in Betonkonstruktionen ausgelegt.

Wie erfolgt die Montage?

Die Installation des unisolierten Kanals gestaltet sich durch die beidseitigen Einschubenden effizient und unkompliziert. Für eine sichere und dichte Verbindung des Systems sorgen die vier im Lieferumfang enthaltenen Lippendichtringe. Mit einer Einstecklänge von 40 mm und einer Arbeitslänge von jeweils 175 mm an den Anschlüssen bietet das Bauteil ausreichend Spielraum für eine fachgerechte Montage im Lüftungsnetzwerk.

Technische Daten

• Winkel des Bogens: 90 Grad
• Richtungsänderung: horizontal
• Nennbreite Kanal: 326 mm
• Nennhöhe Kanal: 70 mm
• Äquivalenter Kanaldurchmesser: 160 mm
• Wandstärke Kanal: 2,5 mm
• Einstecklänge: 40 mm
• Arbeitslänge Anschluss: 175 mm
• Werkstoff: Polyethylen (PE)
• Einbettbar in Beton: ja

Der Zehnder Doppelkanalbogen ComfoFit CK300 überzeugt durch seine passgenaue Verarbeitung und die einfache Handhabung bei der Installation. Mit einer Nennbreite von 326 mm und einer Nennhöhe von 70 mm fügt er sich nahtlos in das System ein. Die robuste Ausführung aus Polyethylen sowie die mitgelieferten Lippendichtringe unterstützen eine zuverlässige Verbindung für eine effiziente Luftführung in horizontalen Leitungsabschnitten.

Lieferumfang

• 1x Zehnder Doppelkanalbogen ComfoFit CK300
• 4x Lippendichtringe

Produktspezifikation

• Hersteller-Warengruppe: ComfoFresh
• Hersteller-Produktgruppe: Onfloor
• Hersteller-Artikelnummer: 990322021
• Ausführung: unisolierter Kanal
• Anschluss 1: Einschubende
• Anschluss 2: Einschubende
• Werkstoff des Kanals: Kunststoff
• Richtungsänderung: horizontal
• Winkel des Bogens: 90
• Außenfarbe: grau
• Einbettbar in Beton: ja
• Werkstoffgüte Kanal: Polyethylen (PE)
• Wandstärke Kanal: 2,5
• Perforierte Innenwand: nein
• Bogenausführung: glatter Bogen
• Mit vormontierter Dichtung: ja
• Oberflächenschutz innen: unbehandelt
• Oberflächenschutz außen: unbehandelt
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: nein
• Luftdichtheitsklasse nach EN 1751: ohne
• Ausführung: unisolierter Kanal
• Anschluss 1: Einschubende
• Anschluss 2: Einschubende
• Werkstoff des Kanals: Kunststoff
• Richtungsänderung: horizontal
• Winkel des Bogens: 90
• Außenfarbe: grau
• Antibakterielle Ausführung: nein
• Einbettbar in Beton: ja
• Werkstoffgüte Kanal: Polyethylen (PE)
• Wandstärke Kanal: 2,5
• Perforierte Innenwand: nein
• Arbeitslänge Anschluss 1: 175
• Arbeitslänge Anschluss 2: 175
• Einstecklänge: 40
• Nennbreite Kanal: 326
• Nennhöhe Kanal: 70
• Bogenausführung: glatter Bogen
• Mit vormontierter Dichtung: ja
• Äquivalenter Kanaldurchmesser: 160
• Oberflächenschutz innen: unbehandelt
• Oberflächenschutz außen: unbehandelt
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: nein
• Luftdichtheitsklasse nach EN 1751: ohne
• Ausführung: unisolierter Kanal
• Anschluss 1: Einschubende
• Anschluss 2: Einschubende
• Werkstoff des Kanals: Kunststoff
• Richtungsänderung: horizontal
• Winkel des Bogens: 90
• Außenfarbe: grau
• Einbettbar in Beton: ja
• Werkstoffgüte Kanal: Polyethylen (PE)
• Wandstärke Kanal: 2,5
• Perforierte Innenwand: nein
• Arbeitslänge Anschluss 1: 175
• Arbeitslänge Anschluss 2: 175
• Einstecklänge: 40
• Nennbreite Kanal: 326
• Nennhöhe Kanal: 70
• Bogenausführung: glatter Bogen
• Mit vormontierter Dichtung: ja
• Äquivalenter Kanaldurchmesser: 160
• Oberflächenschutz innen: unbehandelt
• Oberflächenschutz außen: unbehandelt
• Mit Aufschiebeprofil: nein
• Mit Aufschiebeklemme: nein
• Luftdichtheitsklasse nach EN 1751: ohne
