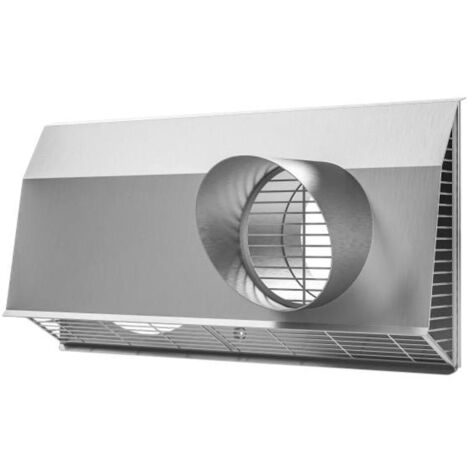

ComfoEdge Kombi-Außenwandgitter Edelstahl - Zehnder

Zehnder ComfoEdge Kombi-Außenwandgitter - Effiziente Luftführung und Fassadenschutz

Das Zehnder ComfoEdge Kombi-Außenwandgitter dient der Integration von Außen- und Fortluftanschlüssen in Lüftungssystemen. Es ist konzipiert für eine effiziente Luftführung bei gleichzeitigem Fassadenschutz. Die strömungsoptimierte Konstruktion ermöglicht geringe Druckverluste und trägt zur Effizienz des Lüftungssystems bei. Es ist ein Element für Wohnraumlüftungen.

PRODUKTMERKMALE UND VORTEILE

- Hohe Effizienz: Geringer Druckverlust für eine optimale Luftzirkulation und Energieeinsparung.
- Fassadenschutz: Eine spezielle Abtropfkante verhindert Verschmutzungen und schützt die Fassade vor Verfärbungen.
- Regensicherheit: Eine durchdachte Lamellenstellung bietet Schutz vor Regen.
- Minimierung der Rezirkulation: Die strömungsoptimierte Konstruktion reduziert das Rücksaugen von Fortluft was die Qualität der Zuluft sichert.
- Ästhetisches Design: Das Gitter ist in Weiß oder Edelstahloptik erhältlich und kann sich in verschiedene Fassaden einfügen.

Kombinierter Außen- und Fortluftanschluss

Dieses Gitter vereint beide Luftführungen in einem Element. Dies vereinfacht die Installation und sorgt für ein einheitliches Erscheinungsbild an der Außenwand. Es spart Platz an der Fassade und erfordert nur eine Wandöffnung.

Strömungsoptimierte Konstruktion

Das Zehnder ComfoEdge wurde entwickelt um Druckverluste zu minimieren und das Rücksaugen der Fortluft zu verhindern. Diese Bauweise unterstützt eine konstante Leistung des Lüftungssystems maximiert die Effizienz und sichert die Qualität der Zuluft.

Wärmebrückenfreie Montage

Das Kombi-Außenwandgitter ermöglicht eine wärmebrückenfreie Installation mittels spezieller Wandhülsen aus dem Zehnder ComfoPipe Compact oder ComfoPipe Plus System. Dies trägt zur Energieeffizienz des Gebäudes bei und hilft Kondensationsschäden vorzubeugen.

Flexible Installationsmöglichkeiten

Das Gitter kann sowohl horizontal als auch vertikal an der Fassade montiert werden. Es ist mit integrierten Befestigungsbohrungen ausgestattet. Das im Lieferumfang enthaltene Befestigungsmaterial erleichtert die Anbringung und passt sich verschiedenen baulichen Gegebenheiten an.

TECHNISCHE DATEN

Allgemeine Parameter:
- Anwendungsbereich: Außen- und Fortluft für Lüftungssysteme
- Material Gehäuse und Abdeckplatte: Edelstahl (variantenspezifisch) teilweise auch verzinktes Stahlblech pulverlackiert erhältlich
- Oberflächenoptionen: Weiß (RAL 9016) Edelstahloptik (je nach Ausführung verfügbar)
- Max. Luftmenge (DN 200): 400 m³/h (bei Nennlüftung)
- Gewicht (DN 200): 450 kg (für Ausführung DN 200)
- Montageort: Außenwand (horizontal und vertikal möglich)
- Kombinierbar mit: Zehnder ComfoPipe Compact / Plus für wärmebrückenfreie Installation
- Befestigung: Integrierte Bohrungen Befestigungsmaterial enthalten

Abmessungen und Anschlüsse nach DN-Größe:

DN 125
- Außenmaß (L x B x T): 400 x 224 x 204 mm
- Bohrlochabstand (Mitte zu Mitte): 164 mm
- Min. Ø Bohrloch (ComfoPipe Compact): 158 mm
- Min. Ø Bohrloch (ComfoPipe Plus): N/A
- Fortluftanschluss: N/A
- Außenluftanschluss: rechts oder links

DN 160
- Außenmaß (L x B x T): 590 x 299 x 203 mm
- Bohrlochabstand (Mitte zu Mitte): N/A
- Min. Ø Bohrloch (ComfoPipe Compact): 200 mm
- Min. Ø Bohrloch (ComfoPipe Plus): 250 mm
- Fortluftanschluss: N/A
- Außenluftanschluss: rechts oder links

DN 200
- Außenmaß (L x B x T): 676 x 337 x 212 mm
- Bohrlochabstand (Mitte zu Mitte): 3285 mm
- Min. Ø Bohrloch (ComfoPipe Compact): 240 mm
- Min. Ø Bohrloch (ComfoPipe Plus): 290 mm
- Fortluftanschluss: links
- Außenluftanschluss: rechts oder links

ANWENDUNGSBEREICHE

Das Zehnder ComfoEdge Kombi-Außenwandgitter eignet sich für Neubau- und Sanierungsprojekte die eine effiziente Lüftungslösung benötigen. Es findet Anwendung in Ein- und Mehrfamilienhäusern sowie in Gewerbegebäuden die mit einem kontrollierten Wohnraumlüftungssystem ausgestattet sind. Es ist besonders geeignet für Installationen bei denen eine kombinierte Außen- und Fortluftführung über eine einzige Wandöffnung realisiert werden soll um Fassadenflächen zu schonen und die Installation zu vereinfachen.

HERSTELLER UND QUALITÄT

Das ComfoEdge Kombi-Außenwandgitter ist ein Produkt des Herstellers Zehnder. Zehnder ist im Bereich Lüftungssysteme tätig und bietet eine strömungsoptimierte Konstruktion die auf geprüfter Sicherheit und Effizienz basiert.
