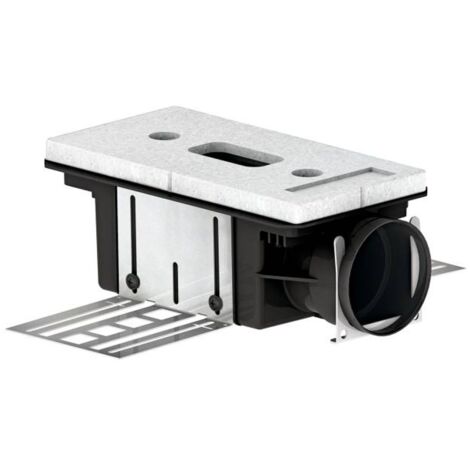

Zehnder Luftdurchlassgehäuse ComfoCase CLD/P 1xDN75, 85mm, stirnseitig, mit Winkelbefestigung

Zehnder Luftdurchlassgehäuse ComfoCase CLD/P 1xDN75, 85mm, stirnseitig, mit Winkelbefestigung

Das Zehnder Luftdurchlassgehäuse ComfoCase CLD/P ist ein universell einsetzbares Bauteil für Lüftungssysteme. Es eignet sich gleichermaßen für die Verwendung als Zuluft- oder Abluftgehäuse und ist für den stirnseitigen Anschluss eines ComfoTube 75 Kanals ausgelegt. Durch die Konstruktion aus Kunststoff ist das Gehäuse für den Einsatz in verschiedenen Einbausituationen konzipiert.

Welche Vorteile bietet das ComfoCase CLD/P?

Das Luftdurchlassgehäuse zeichnet sich durch seine flexible Montage aus. Im Lieferumfang sind Montagewinkel enthalten, die nicht nur die Fixierung des Gehäuses ermöglichen, sondern auch eine präzise Höheneinstellung erlauben. Der Verstellbereich der Montagewinkel beträgt nach hinten 85 bis 143 mm und nach vorne 2 bis 64 mm. Dies erleichtert die Anpassung an die baulichen Gegebenheiten vor Ort. Das Gehäuse ist für einen runden Kanalanschluss mit einem Nenndurchmesser von 75 mm optimiert.

Wie ist das Gehäuse aufgebaut?

Das aus ABS-Kunststoff gefertigte Gehäuse weist eine kompakte Bauweise auf. Die Abmessungen betragen in der Länge 250 mm, wobei sich die Länge inklusive Stutzen auf 278 mm beläuft. Die Breite des Gehäuses liegt bei 144 mm und die Bauhöhe bei 85 mm. Diese Maße ermöglichen eine platzsparende Integration in Boden- oder Wandaufbauten. Das System ist für den Anschluss am Kanalende vorgesehen und bietet eine zuverlässige Luftführung innerhalb des Lüftungssystems.

Technische Daten

• Material: ABS Kunststoff
• Nenndurchmesser Kanalanschluss: 75 mm
• Länge: 250 mm
• Länge inklusive Stutzen: 278 mm
• Breite: 144 mm
• Höhe: 85 mm
• Verstellbereich Montagewinkel hinten: 85 bis 143 mm
• Verstellbereich Montagewinkel vorne: 2 bis 64 mm
• Anschlussart: Kanalende
• Einsatzbereich: Zuluft oder Abluft

Das Zehnder Luftdurchlassgehäuse ComfoCase CLD/P überzeugt durch seine universelle Einsetzbarkeit als Zuluft- oder Abluftgehäuse. Mit seinem stirnseitigen Anschluss für ComfoTube 75 und den flexiblen Montagewinkeln zur Höhenjustierung bietet es eine effiziente Lösung für die Luftverteilung. Die Ausführung aus ABS-Kunststoff und die kompakten Abmessungen von 250 mm Länge und 85 mm Höhe unterstützen eine einfache und passgenaue Installation in modernen Lüftungssystemen.

Lieferumfang

• 1x Zehnder Luftdurchlassgehäuse ComfoCase CLD/P
• 1x Bauschutz
• 1x Montagewinkel-Set
• 1x Distanzplatte
• 1x Fixierschieber

Produktspezifikation

• Hersteller-Warengruppe: ComfoFresh
• Hersteller-Produktgruppe: Infloor
• Hersteller-Artikelnummer: 990320810
• Anschluss: Kanalende
• Werkstoffgüte: Polyethylen (PE)
• Werkstoff: Kunststoff
• Kanalanschluss: rund
• Mit Gitter: nein
• Luftmuster einstellbar: nein
• Oberflächenbehandlung: unbehandelt
• Baulänge: 277
• Bauhöhe: 107
• Bautiefe: 144
• Anschluss: Kanalende
• Werkstoffgüte: Polyethylen (PE)
• Werkstoff: Kunststoff
• Kanalanschluss: rund
• Mit Gitter: nein
• Nenndurchmesser Kanal Anschluss: 75
• Luftmuster einstellbar: nein
• Abluftrichtung: Wand/Boden
• Oberflächenbehandlung: unbehandelt
• Anschluss: Kanalende
• Werkstoffgüte: Polyethylen (PE)
• Werkstoff: Kunststoff
• Kanalanschluss: rund
• Mit Gitter: nein
• Nenndurchmesser Kanal Anschluss: 75
• Luftmuster einstellbar: nein
• Oberflächenbehandlung: unbehandelt
