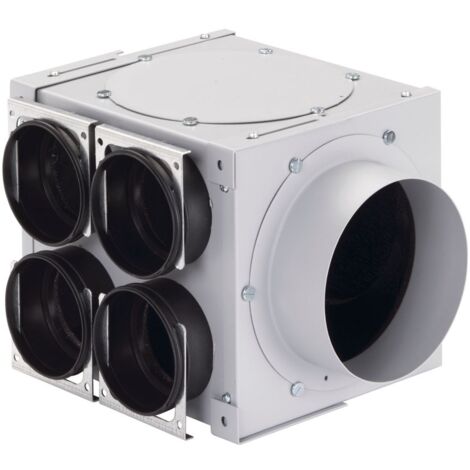

Zehnder ComfoCube Flex - Modulare Luftverteilungssysteme

Der Zehnder ComfoCube Flex ist ein vielseitiger Unterputz- und Aufputzverteiler entwickelt für die effiziente Luftverteilung in modernen Lüftungssystemen. Seine modulare Kunststoffbauweise ermöglicht eine individuelle Anpassung an verschiedene Installationsanforderungen und Raumgegebenheiten. Er ist geeignet für Zuluft- und Abluftsysteme und integriert sich in Komfortlüftungssysteme.

VORTEILE IM ÜBERBLICK

- Hohe Flexibilität: Durch die modulare Kunststoffbauweise kann der ComfoCube Flex an individuelle Anforderungen angepasst werden von einfachen bis zu komplexen Anschlusslösungen.
- Platzsparende Integration: Die kompakten Abmessungen und die Möglichkeit zur Unter- oder Aufputzinstallation ermöglichen eine unauffällige und effiziente Systemintegration auch bei begrenztem Platz.
- Hohe Systemqualität: Als Zehnder Produkt gewährleistet der ComfoCube Flex Zuverlässigkeit und Langlebigkeit. Die Luftdichtheitsklasse D ist für Aufputzinstallationen bestätigt.
- Reduzierte Schallübertragung: Innenisolierte Varianten des ComfoCube Flex tragen zur Reduzierung von Telefonieschall bei und unterstützen eine ruhige Raumakustik.
- Einfache Handhabung vor Ort: Das flexible Montagesystem und die Anpassungsmöglichkeit der Module auf der Baustelle erleichtern die Installation und die Überwindung von Hindernissen.
- Vielfältige Anschlussmöglichkeiten: Geeignet für Zehnder ComfoTube 90 ComfoTube 75 und ComfoTube flat 51 Lüftungsrohre bietet er umfangreiche Anschluss- und Kombinationsvarianten.

MODULARE KUNSTSTOFFBAUWEISE

Der Zehnder ComfoCube Flex basiert auf einer intelligenten Kunststoff-Modulbauweise die eine individuelle Zusammenstellung aus Einzelmodulen ermöglicht. Dies bietet Planungsflexibilität um das Lüftungssystem auf spezifische Projektanforderungen abzustimmen und auch komplexe Anschlusslösungen zu realisieren.

VIELSEITIGE ANSCHLUSSMOEGLICHKEITEN

Der Verteiler ist für den seitlichen Anschluss von Zehnder ComfoTube 90 ComfoTube 75 und ComfoTube flat 51 Lüftungsrohren konzipiert. Dank einer Fixierschiebertechnik wird eine schnelle sichere und luftdichte Verbindung gewährleistet. Optionale Adapter stellen die Kompatibilität mit verschiedenen Rohrtypen sicher.

OPTIMALE ANPASSUNGSFAEHIGKEIT

Höhenverstellbare Montagewinkel ermöglichen eine präzise Positionierung des Verteilers auch bei baulichen Gegebenheiten. Nicht benötigte Anschlüsse können mit den mitgelieferten Verschlussstopfen und Fixierschiebern sicher verschlossen werden was die Flexibilität erhöht und eine saubere Installation unterstützt.

TECHNISCHE SPEZIFIKATIONEN

Parameter | Wert | Besonderheit / Hinweis
------------------------------------------------------------------------------------------------------------------------
Typ | Unterputz- und Aufputzverteiler | Modulbauweise
Nennluftmenge | bis 300 m³/h | Für Zu- und Abluft
Material Gehäuse | Kunststoff (HDPE) | Robust und langlebig
Luftdichtheitsklasse | D | Für Aufputzinstallationen
Anschlussrohre | Zehnder ComfoTube 90 75 flat 51 | Mit optionalen Adaptern für ComfoTube 75 (Art.-Nr. 990322009) und flat 51 (Art.-Nr. 990322013)
Rohrverbindung | Patentierte Fixierschiebertechnik | Schnelle und sichere Montage
Flexibilität | Höhenverstellbare Montagewinkel | Präzise Positionierung
Lieferumfang (typisch) | Befestigungswinkel Fixierschieber Revisionsdeckel Klemmleisten Moduldichtung Verschlussstopfen | Abhängig vom Modell
Revisionsdeckel | Gegen Anschlussstutzen wechselbar | Einfache Wartung
Farben (modellabhängig) | RAL 7040 (grau) RAL 7021 (schwarz) |
Kleinster 6-fach Verteiler | unter 490 mm Länge | Platzsparend

Detaillierte Abmessungen und Spezifikationen nach Modell:

Modell | Anschlüsse | Abmessungen (H/L x B x H/L ohne Stutzen) | Besonderheiten | Farbe
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
ComfoCube Modul-Verteilkasten 6-fach DN 160 | 6x ComfoTube 90 | 2275 x 2275 x 396 mm (H x B x L) | Inkl. Befestigungswinkel Fixierschieber und Revisionsdeckel; Anschlussstutzen und Revisionsdeckel gegenseitig wechselbar | RAL 7040
ComfoCube Flex Modul 4 x DN 90 | 4x DN 90 (2x re 2x li) | 300 x 284 x 134 mm (L x B x H) | Inkl. Klemmleisten Befestigungswinkel Moduldichtung Verschlussstopfen und Fixierschiebern | RAL 7021 (schwarz)
ComfoCube Luftverteilkasten APV 6 x 110 | 6x 110 | 500 x 375 x 260 mm (L x B x H) | Für Anschlussplatte mit stirnseitigem Anschluss | N.A.
ComfoCube Luftverteilkasten APV 10 x 110 | 10x 110 | 500 x 620 x 260 mm (L x B x H) | Für Anschlussplatte mit stirnseitigem Anschluss | N.A.
ComfoCube Modul-Verteilkasten 4-fach (DN 90) | 2x ComfoTube 90 | 2275 x 2275 x 145 mm (H x B x L) | Inkl. Befestigungswinkel und Fixierschieber | RAL 7040
ComfoCube Modul-Verteilkasten 4-fach DN 125 | 4x ComfoTube 90 | 2275 x 2275 x 254 mm (H x B x L) | Inkl. Befestigungswinkel Fixierschieber und Revisionsdeckel; Anschlussstutzen und Revisionsdeckel gegenseitig wechselbar | RAL 7040
ComfoCube Modul-Verteilkasten 4-fach DN 160 | 4x ComfoTube 90 | 2275 x 2275 x 254 mm (H x B x L) | Inkl. Befestigungswinkel Fixierschieber und Revisionsdeckel; Anschlussstutzen und Revisionsdeckel gegenseitig wechselbar | RAL 7040

EINSATZBEREICHE UND ANWENDUNGSSZENARIEN

Der Zehnder ComfoCube Flex ist für den Einsatz in zentralen Komfortlüftungssystemen in Wohn- und Gewerbebauten geeignet. Seine Flexibilität ermöglicht die Integration in Unterputz- und Aufputzinstallationen. Er bietet Lösungen für effiziente und hygienische Luftverteilung besonders bei komplexen Anschlusswegen oder beengten Platzverhältnissen sowohl bei Neubauprojekten als auch bei Sanierungen.

HERSTELLER UND QUALITAET

Als Produkt des renommierten Herstellers Zehnder steht der ComfoCube Flex für Qualität und Zuverlässigkeit. Zehnder ist bekannt für seine Expertise im Bereich komfortabler Wohnraumlüftung und bietet Produkte die hohe Standards an Leistung und Langlebigkeit erfüllen.
