ComfoWell Montageplatte - Zehnder

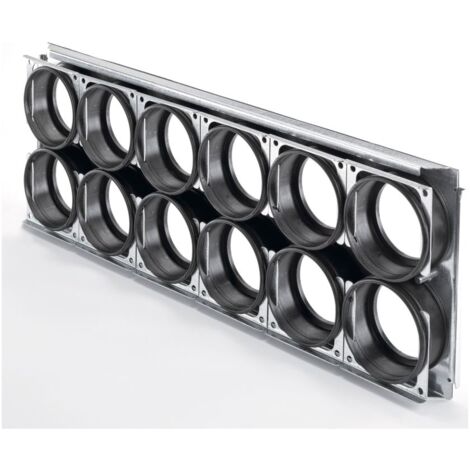

Zehnder ComfoWell Montageplatte

Die Zehnder ComfoWell Montageplatte ist ein Bestandteil des modularen Zehnder ComfoWell Systems. Sie ermöglicht den sicheren und stabilen Anschluss von ComfoTube Luftschläuchen. Die Platte wurde für die Integration in Umlenk- und Verteilkästen oder Schalldämpfer entwickelt. Ihre Konstruktion bietet eine erhöhte Dichtigkeit und Stabilität der Kunststoffstutzen. Dies unterstützt eine einfache Installation und Anpassung an Bauvorhaben.

PRODUKTVORTEILE

* Systemintegration: Abgestimmt auf das modulare Zehnder ComfoWell System ermöglicht eine Erweiterung und Anpassung.
* Einfache und sichere Installation: Die Zehnder RapidLock Technologie gewährleistet eine schnelle werkzeuglose und luftdichte Verbindung.
* Dichtigkeit und Stabilität: Die Kunststoffstutzen für ComfoTube 75 und 90 tragen zur Sicherheit und Langlebigkeit der Lüftungskanäle bei.
* Kompaktes Design: Die Bauweise der Montageplatte ermöglicht eine platzsparende Integration in die Lüftungsinfrastruktur.
* Wartungsfreundlichkeit: Zugang zu den Komponenten für Reinigung und Wartung ist möglich was die Lebensdauer des Systems unterstützt.

FLEXIBLE COMFOTUBE-ANBINDUNG

Die Zehnder ComfoWell Montageplatte ermöglicht den direkten und sicheren Anschluss von Zehnder ComfoTube Luftschläuchen in den Durchmessern 75 mm und 90 mm. Dies bietet Flexibilität bei der Gestaltung des Lüftungsnetzes und unterstützt die Luftführung.
Der Nutzen besteht in einer effizienten und anpassbaren Installation von Lüftungskanälen die an individuelle Anforderungen angepasst werden kann.

SYSTEMKOMPATIBILITÄT UND MODULARE ERWEITERUNG

Als Bestandteil des Zehnder ComfoWell Systems ist die Montageplatte auf die Umlenk- und Verteilkästen sowie die Schalldämpfer abgestimmt. Sie fügt sich in das modulare Konzept ein welches Funktionen für die Luftbehandlung bereithält.
Dies ermöglicht eine Systemerweiterung die Installations- und Wartungsaufwand reduzieren kann.

ZEHNDER RAPIDLOCK TECHNOLOGIE

Die Zehnder RapidLock Verbindungstechnologie unterstützt eine sichere und luftdichte Installation der Montageplatte. Sie ermöglicht eine werkzeuglose Montage die schnell durchführbar ist.
Dies trägt zu einer schnellen Installation bei welche die Betriebssicherheit und Energieeffizienz des Lüftungssystems unterstützt.

TECHNISCHE SPEZIFIKATIONEN

* Material Stutzen: Kunststoff
* Merkmal: Fördert Dichtigkeit und Stabilität
* Lieferumfang: Einschließlich Bauschutz und Klemmleisten
* Merkmal: Umfasst benötigte Teile für die Installation
* Typische Anwendung: Anschluss von Zehnder ComfoTube 75 oder 90
* Merkmal: Für verschiedene Durchmesser nutzbar
* Verbindungstechnologie: Zehnder RapidLock
* Merkmal: Schnelle sichere und luftdichte Montage
* Artikelgewicht (Beispiel CW-M 520-10 x 75/P): 242 kg
* Merkmal: Unterstützt einfaches Handling

VARIANTEN UND ABMESSUNGEN

Die Montageplatte ist in verschiedenen Varianten für Zehnder ComfoTube DN 75 und DN 90 erhältlich:

* Variante DN 75 / 4-fach Stutzenanzahl
* Maße (B x H x T): 220 x 40 x 230 mm
* Variante DN 90 / 4-fach Stutzenanzahl
* Maße (B x H x T): 220 x 40 x 230 mm
* Variante DN 75 / 6-fach Stutzenanzahl
* Maße (B x H x T): 320 x 40 x 230 mm
* Variante DN 90 / 6-fach Stutzenanzahl
* Maße (B x H x T): 320 x 40 x 230 mm
* Variante DN 75 / 8-fach Stutzenanzahl
* Maße (B x H x T): 420 x 40 x 230 mm
* Variante DN 90 / 8-fach Stutzenanzahl
* Maße (B x H x T): 420 x 40 x 230 mm
* Variante DN 75 / 10-fach Stutzenanzahl
* Maße (B x H x T): 520 x 40 x 230 mm
* Variante DN 90 / 10-fach Stutzenanzahl
* Maße (B x H x T): 520 x 40 x 230 mm
* Variante DN 75 / 12-fach Stutzenanzahl
* Maße (B x H x T): 625 x 40 x 230 mm
* Variante DN 90 / 12-fach Stutzenanzahl
* Maße (B x H x T): 625 x 40 x 230 mm

EINSATZBEREICHE UND ANWENDUNGSSZENARIEN

Die Zehnder ComfoWell Montageplatte eignet sich für die Installation von Lüftungssystemen in Neubauten und bei Sanierungen.
Sie ermöglicht eine zuverlässige und platzsparende Luftverteilung in Wohn- und Gewerbegebäuden und ist für die Betonmontage vorgesehen.
Das Produkt ist geeignet für Systemlösungen bei denen eine flexible und schnelle sichere Montage der Luftleitungen erforderlich ist.

HERSTELLER UND QUALITÄT

Die Zehnder ComfoWell Montageplatte wird von Zehnder gefertigt einem Anbieter im Bereich Innenraumbelüftung. Zehnder Produkte sind auf Langlebigkeit und Funktionalität ausgelegt.
