Zehnder Montageplatte ComfoWell CW220 4x DN90/P, 220x230x40mm

Zehnder Montageplatte ComfoWell CW220 4x DN90/P, 220x230x40mm

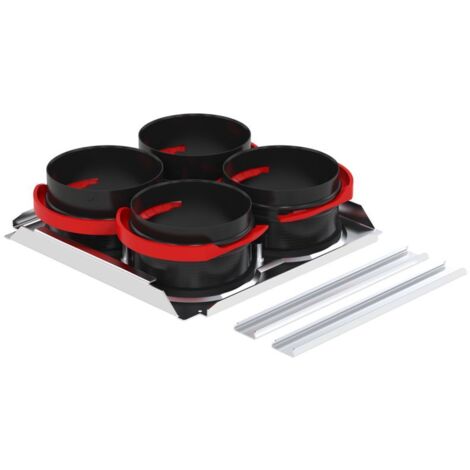

Die Zehnder Montageplatte ComfoWell CW220 4x DN90/P ist ein robustes Abzweigungsteil aus verzinktem Stahlblech, das für den Anschluss von vier Luftleitungen des Typs Zehnder Comfotube 90 konzipiert ist. Mit ihren kompakten Abmessungen von 220 mm x 230 mm x 40 mm ermöglicht sie eine präzise Integration in das ComfoWell-System. Die Kombination aus hochwertigem Material und durchdachter Konstruktion bildet eine stabile Basis für eine effiziente Luftführung in Lüftungsanlagen.

Welche Vorteile bietet die Montageplatte bei der Installation?

Die Montageplatte zeichnet sich durch eine hohe Montagefreundlichkeit aus. Die luftdichte Verbindung zu den Systemkomponenten wird über eine Falzverbindung mit Klemmleiste realisiert. Ein wesentliches Merkmal ist die RapidLock Verbindungstechnologie, die einen schnellen und sicheren Anschluss der Luftleitungen ermöglicht. Dies unterstützt eine effiziente Montage und sorgt für eine dauerhaft stabile Verbindung innerhalb des Lüftungssystems.

Wie lässt sich das System erweitern?

Das Bauteil ist als Teil der ComfoWell-Serie flexibel kombinierbar. Es lässt sich nahtlos mit dem Schalldämpfer CW-S 220, dem Verteilkasten CW-D 220 sowie dem Filtergehäuse CW-F 220 verbinden. Auch der Einsatz des Distanzrahmens CW-DF 220 ist möglich, um die Anlage individuell an die baulichen Gegebenheiten anzupassen. Die Konstruktion aus verzinktem Stahlblech mit Kunststoffstutzen stellt eine langlebige Lösung für die Luftverteilung dar.

Technische Daten

• Material: Stahl, sendzimirverzinkt
• Anzahl der Abzweige: 4
• Äquivalenter Kanaldurchmesser: 90 mm
• Max. Luftmenge: 220
• Baulänge: 220 mm
• Länge: 230 mm
• Bauhöhe: 40 mm
• Ausführung: Abzweigungsteil

Die Zehnder Montageplatte ComfoWell CW220 4x DN90/P überzeugt durch ihre robuste Verarbeitung und die einfache Handhabung mittels RapidLock Technologie. Mit einer maximalen Luftmenge von 220 und der Möglichkeit, vier Comfotube 90 Leitungen anzuschließen, bietet sie eine effiziente Basis für eine zuverlässige Luftführung. Die Kompatibilität mit weiteren ComfoWell-Komponenten wie Schalldämpfern oder Verteilkästen macht sie zu einer flexiblen Lösung für moderne Lüftungsanlagen.

Produktspezifikation

• Hersteller-Warengruppe: ComfoFresh
• Hersteller-Produktgruppe: Infloor
• Hersteller-Artikelnummer: 990323611
• Baulänge: 220
• Bauhöhe: 40
• Oberflächenschutz: sendzimirverzinkt
• Länge: 230
• Werkstoff: Stahl
• Anzahl der Abzweige: 4
• Max. Luftmenge: 220
• Ausführung des Gehäuses: Abzweigungsteil
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser, Abzweigungen: 90
• Baulänge: 220
• Bauhöhe: 40
• Oberflächenschutz: sendzimirverzinkt
• Länge: 230
• Werkstoff: Stahl
• Anzahl der Abzweige: 4
• Max. Luftmenge: 220
• Ausführung des Gehäuses: Abzweigungsteil
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser, Abzweigungen: 90
