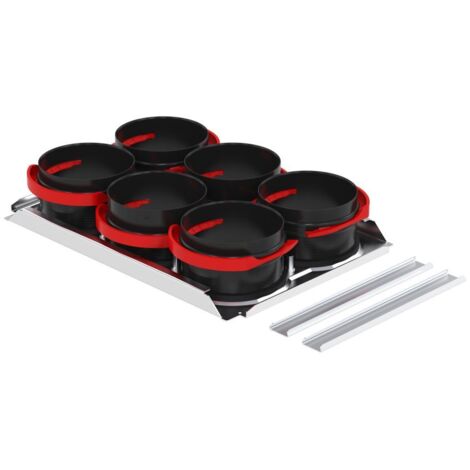

Zehnder Montageplatte ComfoWell CW320 6x DN90/P, 320x230x40mm

Zehnder Montageplatte ComfoWell CW320 6x DN90/P, 320x230x40mm

Die Zehnder Montageplatte ComfoWell CW320 6x DN90/P ist ein robustes Abzweigungsteil für die kontrollierte Wohnraumlüftung. Mit einer Baugröße von 320 mm x 230 mm x 40 mm ermöglicht sie den Anschluss von 6 Luftleitungen des Typs Zehnder Comfotube 90. Das aus verzinktem Stahlblech gefertigte Bauteil ist für eine maximale Luftmenge von 330 ausgelegt und dient als zentrale Schnittstelle innerhalb des ComfoWell-Systems.

Wie erfolgt die Montage und Verbindung?

Die Montageplatte nutzt die RapidLock Verbindungstechnologie, welche einen schnellen und sicheren Anschluss der Luftleitungen ermöglicht. Die luftdichte Verbindung zu weiteren Systemkomponenten wird über eine Falzverbindung mit Klemmleiste realisiert. Diese Konstruktion unterstützt eine effiziente Luftführung und sorgt für eine stabile Installation innerhalb der Lüftungsanlage.

Welche Kombinationsmöglichkeiten bestehen?

Das Bauteil ist modular mit weiteren Komponenten der ComfoWell-Serie kombinierbar. Es lässt sich passgenau mit dem Schalldämpfer CW-S 320, dem Verteilkasten CW-D 320, dem Filtergehäuse CW-F 320 sowie dem Distanzrahmen CW-DF 320 verbinden. Diese Flexibilität erlaubt eine individuelle Anpassung an die jeweiligen baulichen Anforderungen.

Technische Daten

• Baulänge: 320 mm
• Länge: 230 mm
• Bauhöhe: 40 mm
• Anzahl der Abzweige: 6
• Max. Luftmenge: 330
• Werkstoff: Stahl, verzinkt
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser: 90 mm

Die Zehnder Montageplatte ComfoWell CW320 6x DN90/P überzeugt durch ihre solide Verarbeitung aus verzinktem Stahlblech und die effiziente Montage mittels RapidLock Technologie. Mit 6 Anschlüssen für DN90 Luftleitungen und einer maximalen Luftmenge von 330 bietet sie eine leistungsstarke Lösung für die professionelle Luftverteilung. Die Kompatibilität mit weiteren ComfoWell-Komponenten wie Schalldämpfern oder Verteilkästen macht sie zu einem flexiblen Bestandteil moderner Lüftungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: ComfoFresh
• Hersteller-Produktgruppe: Infloor
• Hersteller-Artikelnummer: 990323613
• Baulänge: 320
• Bauhöhe: 40
• Oberflächenschutz: sendzimirverzinkt
• Länge: 230
• Werkstoff: Stahl
• Anzahl der Abzweige: 6
• Max. Luftmenge: 330
• Ausführung des Gehäuses: Abzweigungsteil
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser, Abzweigungen: 90
