Zehnder Montageplatte ComfoWell CW420 8x DN90/P, 420x230x40mm

Zehnder Montageplatte ComfoWell CW420 8x DN90/P, 420x230x40mm

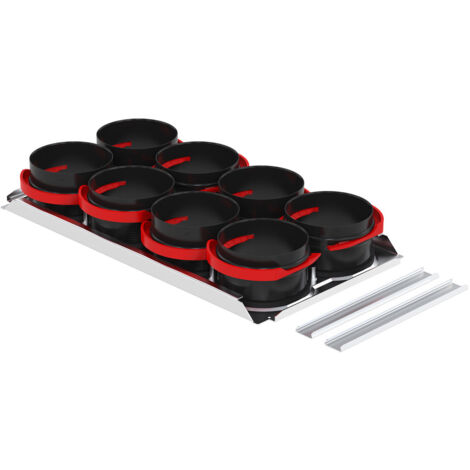

Die Zehnder Montageplatte ComfoWell CW420 8x DN90/P ist ein spezialisiertes Abzweigungsteil für die effiziente Luftverteilung in Lüftungssystemen. Mit einer Baulänge von 420 mm, einer Länge von 230 mm und einer Bauhöhe von 40 mm ermöglicht sie den Anschluss von 8 Luftleitungen des Typs Zehnder Comfotube 90. Die robuste Konstruktion aus sendzimirverzinktem Stahlblech sorgt für Stabilität in der Installation.

Welche Vorteile bietet die Montageplatte?

Die Montageplatte ist für den Einsatz innerhalb des ComfoWell-Systems konzipiert und lässt sich mit weiteren Komponenten wie Schalldämpfern, Verteilkästen oder Filtergehäusen der Serie 420 kombinieren. Durch die RapidLock Verbindungstechnologie wird ein schneller und sicherer Anschluss der Luftleitungen ermöglicht. Die luftdichte Verbindung zu den Systemkomponenten wird zuverlässig über eine Falzverbindung mit Klemmleiste realisiert, was eine effiziente Luftführung im Lüftungsnetzwerk unterstützt.

Wie ist die Montageplatte aufgebaut?

Das Gehäuse ist als kompaktes Abzweigungsteil ausgeführt und bietet mit 8 Abzweigen für runde Luftkanäle mit einem Durchmesser von 90 mm eine hohe Kapazität. Die Kombination aus verzinktem Stahlblech für den Grundkörper und Kunststoffstutzen für die Abzweigungen vereint Stabilität mit einer präzisen Passform. Mit einer maximalen Luftmenge von 440 m3/h ist die Montageplatte für anspruchsvolle Anforderungen in der Wohnraumlüftung ausgelegt.

Technische Daten

• Baulänge: 420 mm
• Bauhöhe: 40 mm
• Länge: 230 mm
• Anzahl der Abzweige: 8
• Max. Luftmenge: 440 m3/h
• Werkstoff: Stahl
• Oberflächenschutz: sendzimirverzinkt
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser, Abzweigungen: 90 mm

Die Zehnder Montageplatte ComfoWell CW420 8x DN90/P überzeugt durch ihre robuste Verarbeitung aus verzinktem Stahl und die durchdachte RapidLock Verbindungstechnologie. Mit 8 Anschlüssen für 90 mm Luftleitungen und einer maximalen Luftmenge von 440 m3/h stellt sie eine zentrale Komponente für eine leistungsfähige und luftdichte Lüftungsinstallation dar. Die Kompatibilität mit weiteren Systembauteilen der Serie 420 macht sie zu einer flexiblen Lösung für professionelle Lüftungsprojekte.

Produktspezifikation

• Hersteller-Warengruppe: ComfoFresh
• Hersteller-Produktgruppe: Infloor
• Hersteller-Artikelnummer: 990323622
• Baulänge: 420
• Bauhöhe: 40
• Oberflächenschutz: sendzimirverzinkt
• Länge: 230
• Werkstoff: Stahl
• Anzahl der Abzweige: 8
• Max. Luftmenge: 440
• Ausführung des Gehäuses: Abzweigungsteil
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser, Abzweigungen: 90
