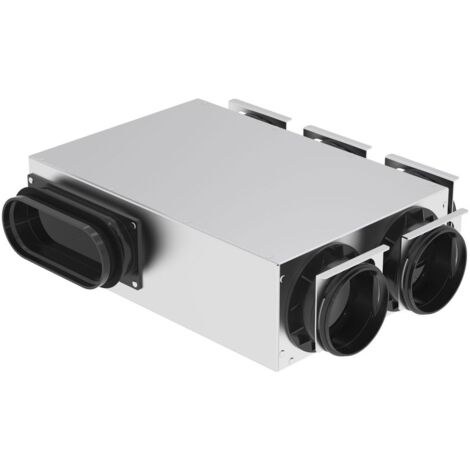

Zehnder Verteiler CK150 5xDN75 ComfoCube inkl. Fixierschiebern, verzinkter Stahl

Zehnder Verteiler CK150 5xDN75 ComfoCube inkl. Fixierschiebern, verzinkter Stahl

Der Zehnder Verteiler CK150 5xDN75 ComfoCube ist eine robuste Anschlusskomponente für Zuluft- oder Abluftsysteme. Gefertigt aus verzinktem Stahl, bietet dieser Verteiler eine hygienische, innen glatte Oberfläche für eine effiziente Luftführung. Mit fünf Anschlüssen für Luftverteilrohre ist das System flexibel einsetzbar und ermöglicht eine präzise Steuerung der Luftströme.

Welche Vorteile bietet der ComfoCube Verteiler?

Der Verteiler ist für den Anschluss von fünf Luftverteilrohren des Typs ComfoTube 75 konzipiert. Bei einer Luftgeschwindigkeit von etwa 3 m/s erreicht jedes angeschlossene Rohr einen Volumenstrom von 34 m3/h. Die Anzahl der tatsächlich genutzten Anschlüsse ist variabel, wobei nicht benötigte Stutzen mit optional erhältlichen Rohrstopfen verschlossen werden können. Dies ermöglicht eine individuelle Anpassung an die spezifischen Anforderungen des Lüftungssystems.

Wie erfolgt die Montage und Abdichtung?

Die Installation des Verteilers ist auf eine hohe Luftdichtigkeit ausgelegt. Die Verbindung der Lüftungsrohre erfolgt mittels Dichtringen und den mitgelieferten Fixierschiebern, die eine sichere Fixierung ermöglichen. Der Anschluss an das Lüftungsgerät wird über einen Einzelanschluss realisiert, wobei das System für einen maximalen Volumenstrom von 150 m3/h ausgelegt ist. Die kompakte Bauweise mit einer Einbautiefe von mindestens 106 mm erleichtert die Integration.

Technische Daten

• Werkstoff: Stahl, sendzimirverzinkt
• Anzahl der Abzweige: 5
• Nennkanaldurchmesser Abzweigungen: 75 mm
• Max. Luftmenge: 150 m3/h
• Abmessungen ohne Stutzen: 340 x 230 x 106 mm
• Abmessungen mit Stutzen: 380 x 270 x 106 mm
• Einbautiefe: mind. 106 mm

Der Zehnder Verteiler CK150 5xDN75 ComfoCube überzeugt durch seine hochwertige Verarbeitung aus verzinktem Stahl und seine hygienischen Eigenschaften. Mit einer Kapazität von bis zu 150 m3/h und der flexiblen Anschlussmöglichkeit von fünf Luftverteilrohren stellt er eine zuverlässige Komponente für moderne Lüftungssysteme dar. Die einfache Montage mittels Fixierschiebern sorgt für eine luftdichte Installation und unterstützt einen effizienten Betrieb der Anlage.

Produktspezifikation

• Hersteller-Warengruppe: ComfoFresh
• Hersteller-Produktgruppe: Anschlusskomponenten Außen und Fortluft
• Hersteller-Artikelnummer: 990323076
• Baulänge: 323
• Bauhöhe: 107
• Oberflächenschutz: sendzimirverzinkt
• Länge: 349
• Werkstoff: Stahl
• Anzahl der Abzweige: 5
• Max. Luftmenge: 150
• Ausführung des Gehäuses: Abzweigungsteil
• Mit Inspektionsöffnung und Deckel: nein
• Ausführung der Abzweigungen: Luftkanal rund
• Äquivalenter Kanaldurchmesser, Abzweigungen: 90
• Einbettbar in Beton: nein
• Anschluss Abzweigungen: Einschubende
• Anschluss von unten: ja
• Nennkanaldurchmesser Abzweigungen: 75
• Anschluss Hauptleitung: Einschubende
• Luftzufuhr: ja
• Abluft: ja
