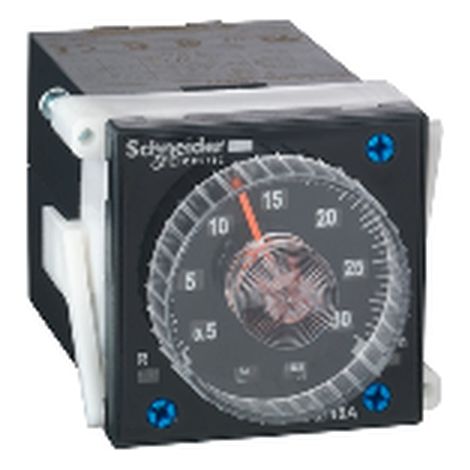

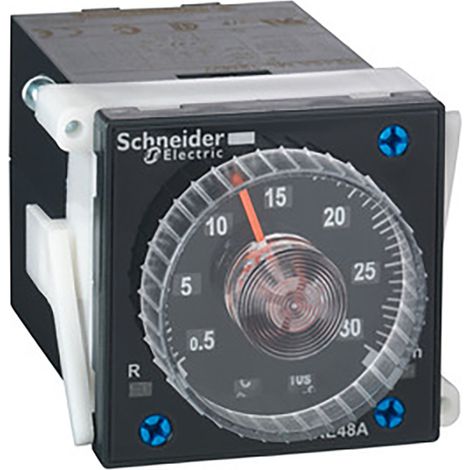

Schneider Electric MULTIFUNKTIONS ZEITRELAIS (RE48-AML12MW)

HARMONY Time. Dieses Zeitrelais ist für den Fronteinbau in Gehäusen oder Schaltschränken vorgesehen, bei denen Anwender über einen großen Regler die Zeit jederzeit und einfach einstellen können. Dazu ist ein quadratischer Ausschnitt von 48x48 mm notwendig. Nach dem Einbau wird auf der Rückseite die Verdrahtung an Relaissockel vorgenommen und dieser einfach angesteckt. Somit ist eine einfache Installation und schneller Wechsel ohne Lösen der Verdrahtung möglich. Über 2 LEDs wird der Status angezeigt. Anzahl Zeitfunktionen 4. Zeitfunktion Ansprechverzögerung, Rückfallverzögerung, Blinker/Taktgeber symmetrisch, Impulsformer. Zeitbereich 0,02 s-300 h. Ausgänge 2 Relaiswechsler, belastbar jeweils bis 5 A. Betriebsspannung 24-240 VAC/DC. Anschluss 11polige Rundsteckverbinder.

Technische Details:

Name	Wert
Produktlinie(n)	Zelio Time
Type	RE48-AML12MW
Hersteller Artikelnummer	RE48AML12MW
Tiefe	80 mm
Fernbedienung möglich	nein
Höhe	48 mm
Breite	48 mm
Nur für Fernbedienung geeignet	nein
Funktion blinkend mit Pause beginnend, Festzeit	ja
Funktion blinkend mit Impuls beginnend, Festzeit	ja
Funktion Stern/Dreieck	nein
Funktion rückfallverzögert	ja
Zeitbereich	0,02 bis 1088888 s
Funktion einschaltwischend	nein
Mit Halbleiterausgang	nein
Funktion taktend mit Impuls beginnend, variabel	nein
Funktion taktend mit Pause beginnend, variabel	nein
Funktion ansprechverzögert	ja
Anzahl der Ausgänge, unverzögert, Öffner	0
Anzahl der Ausgänge, unverzögert, Schließer	0
Bemessungssteuerspeisespannung DC	24 bis 240 V
Bemessungssteuerspeisespannung AC 60 Hz	24 bis 240 V
Bemessungssteuerspeisespannung AC 50 Hz	24 bis 240 V
Ausführung des elektrischen Anschlusses	Schraubanschluss
Funktion Impulsformend	ja
Funktion ausschaltwischend	nein
Anzahl der Ausgänge, unverzögert, Wechsler	0
Anzahl der Ausgänge, verzögert, Öffner	0
Anzahl der Ausgänge, verzögert, Schließer	0
Anzahl der Ausgänge, verzögert, Wechsler	2
Aufsteckbar auf Schütz	nein
Ausgänge, umschaltbar verzögert/unverzögert	nein
Spannungsart zur Betätigung	AC/DC
Nennstrom	5 A
Geeignet für Hutschienenmontage	nein
