ZVS 12V 120W Heizplatte für Induktionsheizung und Spulen

Willkommen in unserem Shop!

Entdecken Sie unser fertiges Mini-ZVS-Induktionsheizmodul – eine sofort einsatzbereite Platine für Ihre Elektronik- und DIY-Projekte. Dieses kompakte Modul bietet eine maximale Leistung von 120 W bei 12 V Induktionserwärmung. In Kombination mit einem Transformator erreicht eine typische Primärwicklung mit 5+5 Windungen bei 12 V ca. 30 W.

Der Betriebsspannungsbereich liegt zwischen 5 V und 12 V DC. Die Einhaltung dieses Bereichs ist unbedingt erforderlich: Eine Spannung über 12 V oder unter 5 V kann den ordnungsgemäßen Betrieb beeinträchtigen. Bitte beachten Sie, dass es sich bei dieser Spannung um die Spannung unter Last im Betrieb handelt, nicht um die Leerlaufspannung des Netzteils.

Für einen sicheren und langlebigen Betrieb stellen Sie sicher, dass alle Bauteile ordnungsgemäß verlötet sind und die Polarität (Plus/Minus) des Netzkabels nicht vertauscht ist.

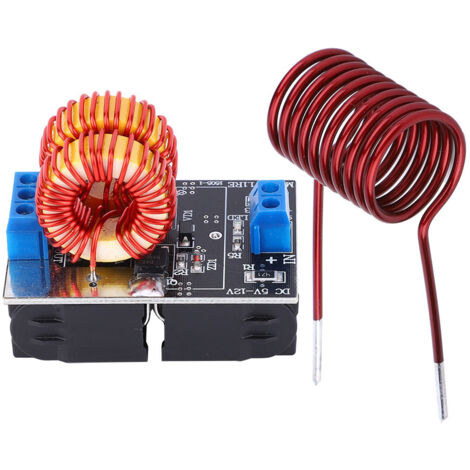

Wichtig: Schließen Sie immer die Last (Heizspule oder Transformator) an, bevor Sie das Gerät einschalten. Der Betrieb ohne Last kann das Modul beschädigen. Bei induktiven Erwärmungsvorgängen empfehlen wir aufgrund der hohen Ströme und der entstehenden Hitze 5-minütige Arbeitszyklen mit anschließender Abkühlphase bei ausgeschaltetem Gerät. Die Wärme des zu erwärmenden Objekts wird auf die Spule übertragen, wodurch deren Temperatur deutlich ansteigen kann. Um ein Schmelzen der Kunststoff-Anschlussklemmen zu vermeiden, wird dringend empfohlen, die Heizspule während der induktiven Erwärmung direkt auf die Leiterplatte zu löten. **Produktdetails:** **Artikeltyp:** Induktionsheizplatine **Eingangsspannung:** 5 V ~ 12 V DC **Maximale Leistung:** 120 W (bei induktiver Erwärmung mit 12 V) **Lieferumfang:** **1 x ZVS Induktionsheizmodul** **1 x Heizspule** Bitte beachten Sie, dass das Modul die Platine und eine Heizspule enthält. Weitere Komponenten wie Transformator, Lüfter oder zusätzliches Zubehör sind nicht enthalten.
