Allgemeine Beschreibung

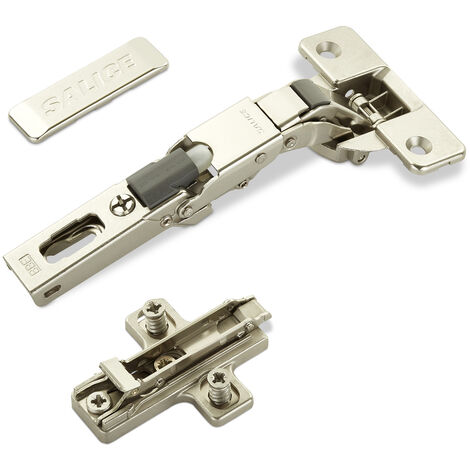

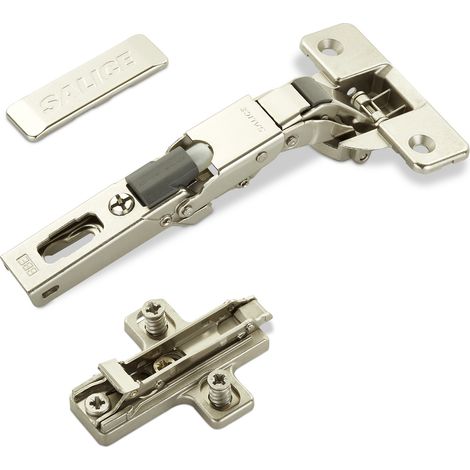

Das 2er Set SALICE Universalscharniere 110° mit integriertem Dämpfer ist speziell für Gehrungstüren oder gefälzte Fronten konzipiert. Durch die flexible Positionierung des Scharniertopfs an der Tür können mit einem einzigen Scharnier und einer einzigen Montageplatte alle Türanschläge, einschließlich innenliegender Türen, realisiert werden. Die Bewegung über sieben Drehpunkte ermöglicht eine Vielzahl unterschiedlicher Anschläge für abgerundete, überfälzte und profilierte Türen.Technische daten
- Topf-Bohrabstand: 48 mm
- Öffnungswinkel: 110°
- Topfdurchmesser: 35 mm
- Topftiefe: 9 mm
- Topfabstand (K): von 3 bis 18 mm
- Höhenverstellung: ± 2 mm
- Seitenverstellung: -1,5 mm / +4,5 mm
- Bohrtiefe: 11 mm
- Bohrung: 37 x 32 mm
- Montageplatten: Kreuzmontageplatten aus Zinkdruckguss mit nickel-matter Oberfläche
- Höhe der Montageplatte: 3 mm
Kompatibilität und Zubehör
- Für Holzgewindeschrauben (nicht im Lieferumfang enthalten)
- Inklusive 2 Stück Topfbänder, Montageplatten und Scharnierarmabdeckungen
Installation
- Montage mit Euroschrauben
- Befestigung mit vormontierten Euroschrauben, Bohrung Ø 5 x 11 mm
- Klick-System für werkzeuglose Befestigung
