Allgemeine Beschreibung

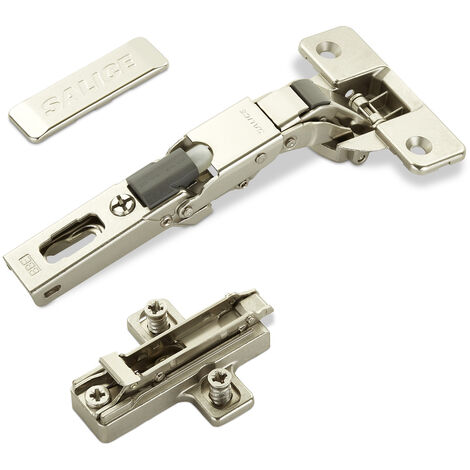

Das 2er Set SALICE Universalscharniere 110° mit integriertem Dämpfer ist speziell für Gehrungstüren oder gefälzte Fronten konzipiert. Durch die flexible Positionierung des Scharniertopfs an der Tür können mit einem einzigen Scharnier und einer einzigen Montageplatte alle Türanschläge, einschließlich innenliegender Türen, gelöst werden. Die Scharniere ermöglichen eine Bewegung über sieben Drehpunkte, was eine Vielzahl unterschiedlicher Anschläge für abgerundete, überfälzte und profilierte Türen erlaubt.Technische daten
- Topf-Bohrabstand: 48 mm
- Öffnungswinkel: 110°
- Topfdurchmesser: 35 mm
- Topftiefe: 9 mm
- Topfabstand (K): von 3 bis 18 mm
- Höhenverstellung: ± 2 mm
- Seitenverstellung: -1,5 mm / +4,5 mm
- Bohrtiefe: 11 mm
- Bohrung: 37 x 32 mm
- Höhe der Montageplatte: 6 mm
Kompatibilität und Zubehör
- Für Holzgewindeschrauben (nicht im Lieferumfang enthalten)
- Inklusive SALICE Abdeckkappen für Scharnierarm
- Montageplatten und Scharnierarmabdeckungen im Lieferumfang enthalten
Installation
- Montage mit Euroschrauben
- Befestigung mit vormontierten Euroschrauben, Bohrung Ø 5 x 11 mm
- Klick-System (werkzeuglos) für die Befestigung des Topfbands
Anwendung
Die SALICE Universalscharniere sind ideal für den Einsatz an Gehrungstüren und gefälzten Fronten, bieten eine flexible Anpassung und einfache Installation, wodurch sie sich für verschiedene Türanschläge eignen.Weitere Informationen
- Material des Scharnierarms und Topfs: Zinkdruckguss mit matt-vernickelter Oberfläche
- Montageplatten Typ: Kreuzmontageplatten aus Zinkdruckguss
