Allgemeine Beschreibung

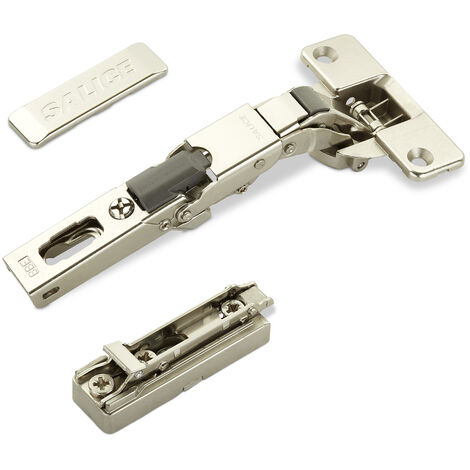

Das 2er Set SALICE Universalscharniere 110° Push-Open mit Negativfeder ist ideal für Gehrungstüren oder gefälzte Fronten. Durch die flexible Positionierung des Scharniertopfs an der Tür können mit einem einzigen Scharnier und einer Montageplatte alle Türanschläge, einschließlich innenliegender Türen, realisiert werden. Die Bewegung über sieben Drehpunkte ermöglicht eine Vielzahl unterschiedlicher Anschläge für abgerundete, überfälzte und profilierte Türen.Technische daten
- Topf-Bohrabstand: 52 mm
- Öffnungswinkel: 110°
- Topfabstand (K): von 3 bis 18 mm
- Topfdurchmesser: 35 mm
- Topftiefe: 9 mm
- Höhenverstellung: ± 2 mm
- Seitenverstellung: -1,5 mm / +4,5 mm
- Höhenverstellung der Montageplatte: 6 mm
- Material: Zinkdruckguss mit matt-vernickelter Oberfläche
Kompatibilität und Zubehör
- Push-Open mit Negativfeder für grifflose Möbeltüren (optional: Push-Open Türschnäpper mit Magnet erforderlich)
- Montageplatten: SALICE Linear Domi Blitz-Montageplatten für Schnellmontage
- Abdeckkappen für Scharnierarm mit geprägtem Salice Logo
Installation
- Montage mit Euroschrauben
- Bohrtiefe: 11 mm
- Bohrung: 21 + 32 mm
- Tiefen- und Höhenverstellung mittels Exzenter
- Vormontierte Euroschrauben, Bohrung Ø 5 x 11 mm
