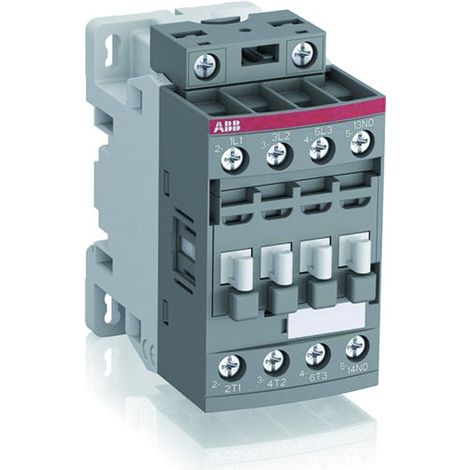

ABB SCHÜTZ 100-250V50/60HZ (AF12-30-01-13)

Produkt nicht auf Lager

Produktinformationen

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details:

Name	Wert
Type	AF12-30-01-13
Hersteller Artikelnummer	1SBL157001R1301
Anzahl der Hilfskontakte als Schließer	0
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12 A
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Geeignet für Reiheneinbau	nein
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	28 A
Bemessungssteuerspeisespannung AC 50 Hz	100 bis 250 V
Bemessungssteuerspeisespannung AC 60 Hz	100 bis 250 V
Bemessungssteuerspeisespannung DC	100 bis 250 V
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart zur Betätigung	AC/DC
Bemessungsbetriebsleistung NEMA	3,7 kW

Eigenschaften

Marke
ABB
Länge
7.9 cm
Elektrische Spannung
250 V
Stromstärke
12 A
Material
Metall
