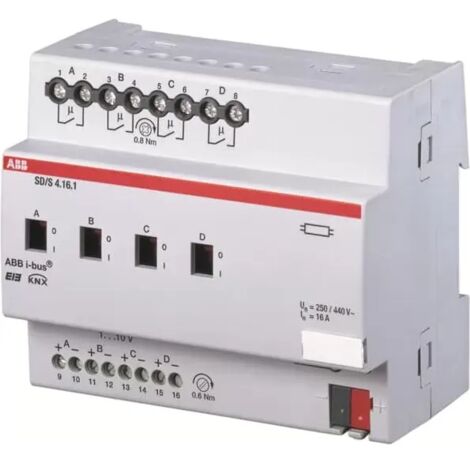

ABB SD/S4.16.1 Schalt-/Dimmaktor, 4fach, 16 A, REG 2CDG110080R0011

Busch-Jaeger Schalt-/Dimmaktor, 4fach, 16 A, REG (SD/S 4.16.1), 2CDG110080R0011

Schalt-/Dimmaktor, 4fach, 16 A, REG

REG-Geräte zum Schalten und Dimmen über ABB i-bus® von 2, 4 bzw. 8 unabhängigen Leuchtengruppen aus elektronischen Vorschaltgeräten mit 1-10V Steuerschnittstelle. Pro Kanal kann mit potentialfreien Lastrelais (16A-AC1) die Versorgungsspannung der Vorschaltgeräte über ABB i-bus® oder manuell ein- und ausgeschaltet werden. Schaltzustandsanzeige vorhanden. Keine Spannungsversorgung erforderlich.

Schalt-/Dimmaktor, 4fach, 16 A, REG

REG-Geräte zum Schalten und Dimmen über ABB i-bus® von 2, 4 bzw. 8 unabhängigen Leuchtengruppen aus elektronischen Vorschaltgeräten mit 1-10V Steuerschnittstelle. Pro Kanal kann mit potentialfreien Lastrelais (16A-AC1) die Versorgungsspannung der Vorschaltgeräte über ABB i-bus® oder manuell ein- und ausgeschaltet werden. Schaltzustandsanzeige vorhanden. Keine Spannungsversorgung erforderlich.

• Farbe: lichtgrau
• Montage- und Betriebsanleitung: Montage- und Betriebsanleitung (.PDF) SD/Sx.16.1 (2CDG941042P0003)
• Verdrahtungsplan: Anschlussbild [DE]6197 22 23 24 (2CKA000097E0070)
• Montageart: DIN-Schiene
• Schutzart: IP20
• Datenblatt, technische Information: Technical Data (.PDF) [EN] SD/Sx.16.1 (2CDC507067D0201), Product Information (.PDF) [EN] SD/Sx.16.1 (2CDC507071D0201)
• Anzahl Ausgänge: 4
• Unterstützte Bussysteme: KNX (TP)
• Produktreihe: KNX
• Manuelle Bedienung: Ja
• Anzahl Batterien: 0
• Bemessungsbetriebsspannung: 110 ... 230 V AC
• Hilfsspannung AC/DC: KNX
• Ausgangsspannung (Uout): 230 V AC
• Maximaler Schaltstrom: 16 A
• Maximaler Steuerstrom DC: 100 mA
• Bemessungsfrequenz (f): 50/60 Hz
• Lastart: elektronisches Vorschaltgerät 1-10 V UniversalLeuchtstofflampe
• Verlustleistung: 5.2 W
• Farbe: lichtgrau
• Breite in Teilungseinheiten: 6.0
• Breite (Netto-Abmessung): 108 mm
• Höhe (Netto-Abmessung): 90 mm
• Tiefe (Netto-Abmessung): 64.5 mm
• Nettogewicht: 0.28 kg
• EPLAN Daten: EPLAN EDZ 1-10V Switch / Dim Actuators and Light Controllers (9AAC189179_EPLAN)
