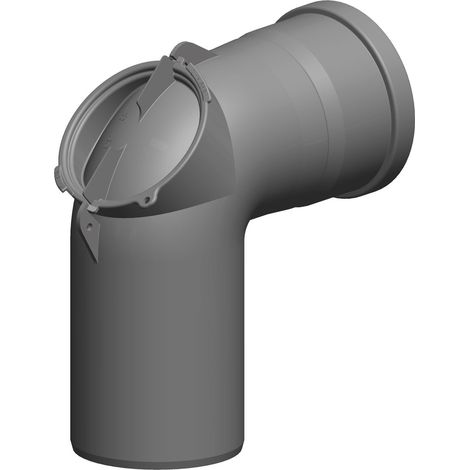

ATEC Kontroll-Bogen 87 Grad DN 100 , 2301

ATEC Kontroll-Bogen 87 Grad DN 100 , 2301

87 Grad-Kontroll-Bogen DN100 CE Zeichen PolyTop DN60-160 T120 H1 W 2 O20 LI E U EINWANDIGE - ABGASSYSTEME

87 Grad-Kontroll-Bogen DN100 CE Zeichen PolyTop DN60-160 T120 H1 W 2 O20 LI E U EINWANDIGE - ABGASSYSTEME

• Anzahl der Anschlüsse (Stück): 2
• Bemerkung: / Form: Inspektionsstück Bogen / Werkstoffgüte: PP / Länge Anschluss 1: 177.0mm / Länge Anschluss 2: 157.0mm / Arbeitslänge Anschluss 1: 177.0mm / Arbeitslänge Anschluss 2: 97.0mm / Bogenausführung: glatter Bogen / mit Lippenring / Außendurchmesser Anschluss 1: 100.0mm / Außendurchmesser Anschluss 2: 110.0mm / Produktionsart: Nahtlos / Verbindung Anschluss 1: Einschubende / Verbindung Anschluss 2: Muffe mit Abdichtung / Oberflächenbehandlung: unbehandelt / Innendurchmesser Anschluss 1: 96.0mm / Innendurchmesser Anschluss 2: 100.0mm
• Benennung: Formstück
• Wandstärke (mm): 2
• Farbe: anthrazit
• Winkel (°): 87
• Werkstoff: Kunststoff
• Oberfläche: unbehandelt
• RAL-Nummer: 7021
• Trocken (nicht kondensierend): Trocken (nicht kondensierend)
• Systemart: einwandig
• Länge Anschluss 1 (mm): 177
• Nenndurchmesser Anschluss 1: DN100
• Arbeitslänge Anschluss 1 (mm): 177
• Max. Mediumtemperatur (Dauerbetrieb) (°C): 120
• Länge Anschluss 2 (mm): 157
• Positiv (Überdruck): Positiv (Überdruck)
• Nass (kondensierend): Nass (kondensierend)
• Negativ (Unterdruck): Negativ (Unterdruck)
• Nur für die Luftzufuhr geeignet: nein
• Außendurchmesser Anschluss 1 (mm): 100
• Arbeitslänge Anschluss 2 (mm): 97
• Außendurchmesser Anschluss 2 (mm): 110
