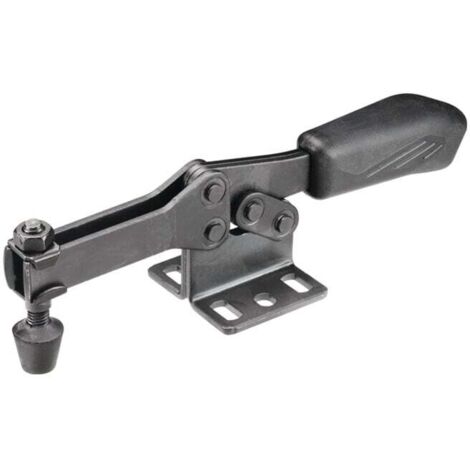

AMF Waagrechtspanner Nr.6830B Gr.0 waagrechter Fuß schwarz

Eigenschaften • schwarz\n• mit offenem Haltearm und waagrechtem Fuß\n• mattschwarz verzinkt\n• Niete aus nicht rostendem Stahl, die bei den Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufen\n• Lagerstellen gefettet\n• Ergonomischer, ölbeständiger, schwarzer Handgriff mit großer Handauflage und weicher Komponente\n• Verliersicherung für die Andrückschraube am Spannarm-Ende\n• Komplett mit vergüteter, mattschwarzer Andrückschraube Nr. 6890B\n• Hinweis: Diese Spanner eignen sich für den fotogrammetrischen Einsatz\n• Durch die mattschwarze Oberfläche der Spanner wird die Reflektion beim Fotografieren verhindert\n• Passende Haltearmverlängerung siehe Nr. 6896.\n• Passende Sensorabfrage für Größe 3 siehe Nr. 6897S\n• Weitere technische Eigenschaften\n• A: 4mm\n• C: 11,5-15,5mm\n• D: 4,6mm\n• Andrückschraube: M4 x 32\n• HW min.: -7,9mm\n• L1: 79mm\n• HW max.: 3,1mm\n• H1: 23mm\n• Farbe: schwarz\n• F1: 0,3kN\n• H2: 34\n• L: -mm\n• M1: -\n• A*: 90°\n• Bauart: waagrechter Fuß\n• I: 7,5mm\n• F2: 0,4kN\n• F: 5,5mm\n• B: 28mm\n• P: 25,5mm\n• K: 6,25mm\n• E: 9mm\n• M: 16mm\n• H: 14,5mm\n• N: 25mm\n• D1: -mm
Technische Daten:

• Marke: AMF
• Länge gespannt: 79 mm
• Höhe gespannt: 23 mm
• Spannhöhe: 14,5 mm
• Haltekraft F2: 0,4 kN
• Haltekraft F1: 0,3 kN
• Bohrungs-Ø: 4,6 mm
• Spannweite: 9 mm

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
