ARI Strangregulierventil V Astra 12020 DN 20, PN 20 EN-JL1040, Regulierkegel mit Weichdichtung

ARI Strangregulierventil V Astra 12020 DN 20, PN 20 EN-JL1040, Regulierkegel mit Weichdichtung

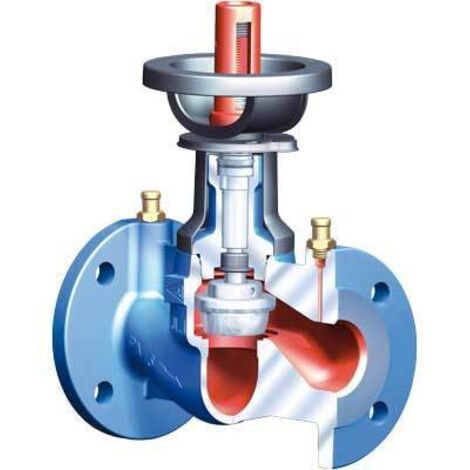

Das ARI Strangregulierventil ASTRA 12020 in der Nennweite DN 20 ist ein wartungsfreies, weichdichtendes Ventil mit Absperrfunktion, das für den Einsatz in Heizungsanlagen konzipiert wurde. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Die Durchgangsform mit Flanschanschluss ermöglicht eine präzise Einregulierung über den gesamten Hubbereich mittels einer definierten Kennlinie. Zur Ausstattung gehören ein nichtsteigendes Handrad mit digitaler Hubanzeige und integrierter Hubbegrenzung sowie ein verschmutzungsunanfälliges Differenzdruck-Messsystem mit integrierten Druckmessstutzen für den Anschluss von Druckmesscomputern. Die Spindelabdichtung erfolgt über ein elastisches Doppel-Dichtsystem. Das Ventil ist mit einer Isolierkappe inklusive Taupunktsperre ausgestattet und gemäß den Anforderungen der Energieeinsparverordnung voll isolierbar.

Technische Daten

• Nennweite: DN 20
• Druckstufe: PN 16
• Kvs-Wert: 6,6
• Gehäusewerkstoff: Gusseisen EN-JL1040
• Mediumtemperatur: -10 °C bis +120 °C
• Anschlussart: Flansch
• Hublänge: 20 mm
• Gewicht: 4,1 kg
• Bedienhöhe: 215 mm
• Handraddurchmesser: 110 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Strangregulierventile
• Hersteller-Produktgruppe: ARI ASTRA Grauguss
• Hersteller-Artikelnummer: 12020002010
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 0
• Länge Bedienungselement: 156
• Durchmesser Handrad: 110
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 150
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 20
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 215
• Kvs-Wert: 6,6
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 20
