ARI Strangregulierventil V Astra 12020 DN 15, PN 15 EN-JL1040, Regulierkegel mit Weichdichtung

ARI Strangregulierventil V Astra 12020 DN 15, PN 15 EN-JL1040, Regulierkegel mit Weichdichtung

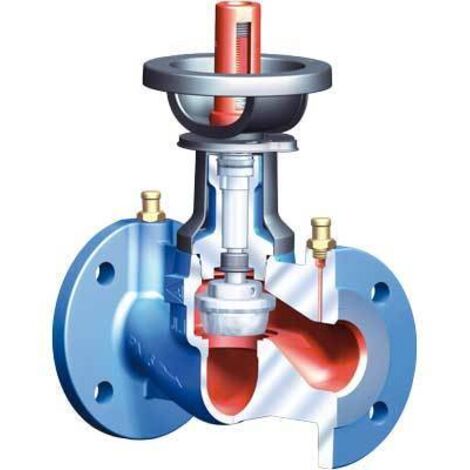

Das ARI Strangregulierventil ASTRA 12020 in der Nennweite DN 15 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform mit Flanschanschluss. Es wurde für den Einsatz in der Gebäudetechnik konzipiert und eignet sich für Heizungswasser in einem Temperaturbereich von -10 °C bis +120 °C. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über einen Grundanstrich. Zur präzisen Einregulierung ist das Ventil mit einem Regulierkegel ausgestattet, der über eine PTFE-Weichdichtung verfügt. Ein integriertes, verschmutzungsunanfälliges Differenzdruck-Messsystem mit Druckmessstutzen ermöglicht den Anschluss von Druckmesscomputern. Die Bedienung erfolgt über ein nichtsteigendes Handrad, das mit einer digitalen Hubanzeige und einer integrierten Hubbegrenzung versehen ist. Die Spindel ist prägepoliert und durch ein elastisches Doppel-Dichtsystem abgedichtet. Das Ventil ist zudem mit einer Isolierkappe inklusive Taupunktsperre ausgestattet und gemäß den Anforderungen der Energieeinsparverordnung voll isolierbar.

Technische Daten

• Nennweite: DN 15
• Druckstufe: PN 16
• Kvs-Wert: 4,5
• Gehäusewerkstoff: Gusseisen EN-JL1040
• Mediumtemperatur: -10 °C bis +120 °C
• Baulänge: 130 mm
• Hublänge: 20 mm
• Gewicht: 3,5 kg
• Durchmesser Handrad: 110 mm
• Bedienhöhe: 215 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Strangregulierventile
• Hersteller-Produktgruppe: ARI ASTRA Grauguss
• Hersteller-Artikelnummer: 12020001510
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 0
• Länge Bedienungselement: 156
• Durchmesser Handrad: 110
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 130
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 20
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 215
• Kvs-Wert: 4,5
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 15
