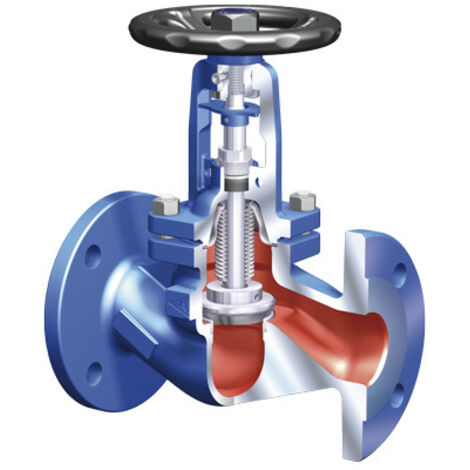

ARI Flanschen-Absperrv. FABA-Plus 35046 DN32, PN40, 1.0619+N, Kantensitzkegel

ARI Absperrventil mit Flansch Faba-Plus 35046 DN 32, PN 40, 1.0619+N, Kantensitzkegel

Nenndruck: PN 40
Nennweite: DN32
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +450 Grad C
Gewicht: 7,3 kg
Preisgruppe: I31
Artikelnummer: 350460032011

Wartungsfreies metallisch dichtendes
Absperrventil mit Faltenbalg
in Durchgangsform mit
Flanschen gem. EN 558, FTF-1,
Gehäuse aus Stahlguss 1.0619+N
mit Grundanstrich, Doppelwandiger
Edelstahl-Faltenbalg aus 1.4571,
Innenteile 1.4021+QT, Feingewindespindel
mit außenliegendem und gerolltem
Gewinde, flacher Trichterschmiernippel,
versenkte Feststellvorrichtung,
wärmeableitender für Anbauteile
optimierter Bügeldeckel,
Sicherheitsstopfbuchse,
lösbare Verdrehsicherung mit
Anzeigevorrichtung,
nichtsteigendes metallisches Handrad
mit Kataphoresebeschichtung,
Endschalter im Betrieb nachrüstbar,
voll isolierbar gemäß
Gebäudeenergiegesetz GEG,
TA-Luft TÜV-Prüf-Nr.973-10183778,
CE-Zertifizierung nach Druckgerätericht-
linie (ab DN 32).

Nenndruck: PN 40
Nennweite: DN32
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +450 Grad C
Gewicht: 7,3 kg
Preisgruppe: I31
Artikelnummer: 350460032011

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI FABA Stahlguss
• Hersteller-Artikelnummer: 350460032011
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 6,5
• Druckstufe Artikel: PN 40
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Länge Anschluss 1: 180
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 210
• Länge Handgriff/Durchmesser Handrad: 125
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 450
• Nenndurchmesser: DN 32
• Werkstoffgüte des Gehäuses: Stahl GP240GH N (1.0619)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Graphit
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
