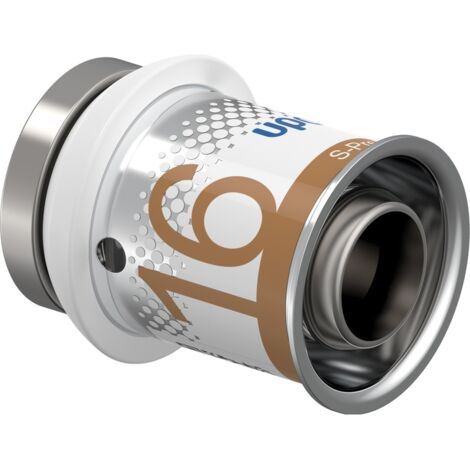

Uponor S-Press Plus Endstück d. 16mm, 1070621

Uponor S-Press Plus Endstück d. 16mm, 1070621

Das Uponor S-Press Plus Endstück mit einem Durchmesser von 16 mm ist ein hochwertiger Pressfitting aus der S-Press PLUS Serie. Gefertigt aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, ist es für den Einsatz in Trinkwasserinstallationen sowie Heiz- und Kühlsystemen konzipiert. Dieses Endstück ermöglicht eine sichere, hygienische und effiziente Rohrverbindung in Uponor Mehrschichtverbundrohrsystemen.

Welche Materialeigenschaften zeichnen das Uponor S-Press Plus Endstück aus?

Das Endstück besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) und verfügt über eine zweischichtige Innenverzinnung, die einen effektiven Korrosionsschutz bietet. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Eine Migrationsprüfung gemäß DIN EN 12873-1 bestätigt die Eignung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Wie funktioniert die Pressverbindung und welche Sicherheit bietet sie?

Das Uponor S-Press Plus Endstück nutzt eine längskraftschlüssige Radial-Pressverbindung. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster ermöglicht eine sichere Pressbackenführung. Die bewährte Prüfsicherheit „unverpresst undicht“ stellt sicher, dass bei einer Dichtheitsprobe mit 150 mbar Überdruck eine unverpresste Verbindung sofort erkannt wird. Eine charakteristische Verpresstkennzeichnung erhöht die Prüfsicherheit vor und während der Dichtheitsprobe.

Welche Vorteile bietet die Installation und Kompatibilität?

Die Installation des Uponor S-Press Plus Endstücks ist besonders effizient, da das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen kann. Dies spart Zeit und Aufwand bei der Montage. Das Endstück ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen. Es ist durchflussoptimiert für geringe Druckverluste. Eine schnelle Dimensionserkennung wird durch Farbkodierung unterstützt, und ein QR-Code ermöglicht den direkten Zugang zu weiteren Produktinformationen.

Für welche Anwendungsbereiche ist das Endstück geeignet?

Dieses Endstück ist für den Einsatz in Trinkwasserinstallationen sowie in Heiz- und Kühlsystemen konzipiert. Im Trinkwasserbereich ist es für eine maximal zulässige Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für Heizungsanwendungen ist eine maximale Dauerbetriebstemperatur von 80 °C bei 10 bar zulässig, mit kurzzeitigen Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden Betriebsdauer.

Technische Daten

• Rohraußendurchmesser Anschluss: 16 mm
• Nenndurchmesser Anschluss: DN 12
• Maximaler Arbeitsdruck bei 20 °C: 10 bar
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff des Anschlusses: Messing, entzinkungsbeständig (DZR), verzinnt
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zugfestigkeits-Test: > 1600 N
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO
• Presshülse: Edelstahl, fixiert mit Sichtfenster

Das Uponor S-Press Plus Endstück d. 16mm bietet eine sichere, langlebige und hygienische Verbindungslösung für moderne Rohrleitungssysteme. Mit seiner Konstruktion aus entzinkungsbeständigem Messing, der zweischichtigen Innenverzinnung und der bewährten Pressverbindungstechnik ist es für einen maximalen Arbeitsdruck von 10 bar und Temperaturen bis 80 °C im Heizungsbereich sowie 70 °C im Trinkwasserbereich ausgelegt. Die einfache und schnelle Montage ohne Kalibrieren und Entgraten macht es zu einer effizienten Wahl für Fachhandwerker.

Produktspezifikation

• Hersteller-Serie: S-Press PLUS
• Hersteller-Warengruppe: Verbundrohrsysteme
• Hersteller-Produktgruppe: Uponor S-Press PLUS
• Hersteller-Artikelnummer: 1070621
• Anschluss 1: Pressmuffe
• Oberflächenschutz Anschluss 1: verzinnt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 16
• Länge Anschluss 1: 27
• Arbeitslänge Anschluss 1: 20
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10
• Nenndurchmesser Anschluss 1: DN 12
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
