Danfoss Strangabsperr- und Messventil ASV-M ASV-M 32, Rp 1 1/4" Innengewinde, 003L7694

Danfoss Strangabsperr- und Messventil ASV-M ASV-M 32, Rp 1 1/4" Innengewinde, 003L7694

Das Danfoss Strangabsperr- und Messventil ASV-M ASV-M 32 mit Rp 1 1/4" Anschluss ist ein automatisches Ventil für den hydraulischen Abgleich in Zweirohr-Heizsystemen. Es ist Teil des Danfoss Zweirohrsystems und eignet sich besonders für Wohnbereiche. Das Ventil sorgt für einen optimalen Differenzdruck und Volumenstrom in den einzelnen Strängen, was zu einem verbesserten Temperaturkomfort, reduzierten Fließgeräuschen und einer höheren Energieeffizienz führt.

Wie unterstützt das ASV-M Ventil den hydraulischen Abgleich?

Das ASV-M Ventil stellt kontinuierlich einen optimalen Differenzdruck für Regelventile sicher und regelt den Volumenstrom in den Heizsträngen automatisch. Dadurch wird ein stabiler hydraulischer Abgleich sowohl bei Volllast als auch bei Teillast ermöglicht. Dies entspricht den Anforderungen der DIN 18380, die differenzdruckregelnde Maßnahmen bei Teillast fordert. Das Ventil verhindert Störungen wie Fließgeräusche und sorgt für eine gleichmäßige Wärmeverteilung in Mehrfamilienhäusern.

Für welche Anwendungen ist das ASV-M Ventil geeignet?

Das Ventil ist für den Einsatz in Zweirohr-Heizsystemen im Wohnbereich konzipiert. Zusätzlich kann es in Kälteanwendungen mit variablem Volumenstrom, wie Fancoil-Systemen oder Deckenkühlkonvektoren, verwendet werden. Es ist für Flüssigkeiten geeignet und kann in Systemen mit einer maximalen Wassertemperatur von 120 °C eingesetzt werden.

Welche Vorteile bietet das ASV-M Ventil?

Das Ventil reduziert Beschwerden durch Fließgeräusche und ungleichmäßige Wärmeversorgung, verbessert den Temperaturkomfort durch stabile Druckverhältnisse an Heizkörper- und Fußbodenheizungsregelventilen und senkt die Energiekosten durch präzise Raumtemperaturregelung. Die Installation und Inbetriebnahme sind durch die Aufteilung des Rohrleistungssystems in druckunabhängige Zonen vereinfacht. Die neue Generation des Ventils verfügt über eine verbesserte Einstellskala, die ohne Innensechskantschlüssel bedient werden kann, sowie eine zeitsparende Spülfunktion für das Rohrnetz.

Wie ist das ASV-M Ventil konstruiert und welche technischen Merkmale hat es?

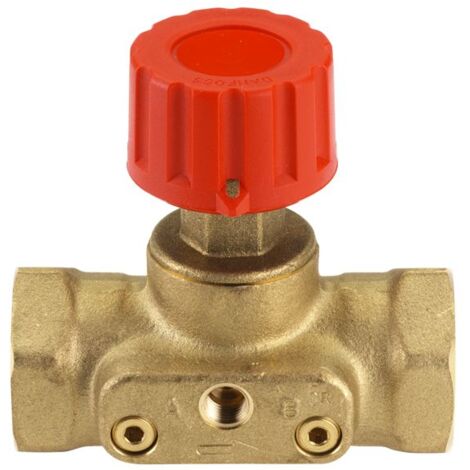

Das Gehäuse des Ventils besteht aus Messing und ist für eine Druckstufe von PN 16 ausgelegt. Es verfügt über einen roten Handrad-Absperrmechanismus und wird mit einer grauen Isolierschale geliefert, die bis zu 80 °C temperaturbeständig ist. Das Ventil ist für den Einbau im Vorlauf vorgesehen und vorbereitet für den Anschluss der Impulsleitung von ASV-P/PV Strangdifferenzdruckreglern.

Technische Daten

• Anschluss: Rp 1 1/4
• KVS-Wert: 6,3 m³/h
• Bauhöhe: 285 mm
• Druckstufe: PN 16
• Maximale Wassertemperatur: 120 °C
• Maximaler Differenzdruck: 1,5 bar
• Gehäusematerial: Messing
• Isolierschale: Grau, bis 80 °C

Das Danfoss Strangabsperr- und Messventil ASV-M ASV-M 32 ist eine zuverlässige Lösung für den hydraulischen Abgleich in Wohngebäuden. Es sorgt für stabile Druckverhältnisse, reduziert Fließgeräusche und trägt durch präzise Regelung zur Energieeinsparung bei. Die robuste Bauweise mit Messinggehäuse und die einfache Bedienbarkeit machen es zu einer effizienten Komponente in modernen Heizsystemen.

Lieferumfang

• 1x Danfoss Strangabsperr- und Messventil ASV-M32
• 1x Graue Isolierschale

Produktspezifikation

• Hersteller-Artikelnummer: 003L7694
• Hersteller-Warengruppe: Strangventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: ASV-M
• Hersteller-Serie: Automatischer Abgleich
• Unterliegt EU Trinkwasserverordnung: Nein
• Bauhöhe: 285
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
