Allgemeine Beschreibung

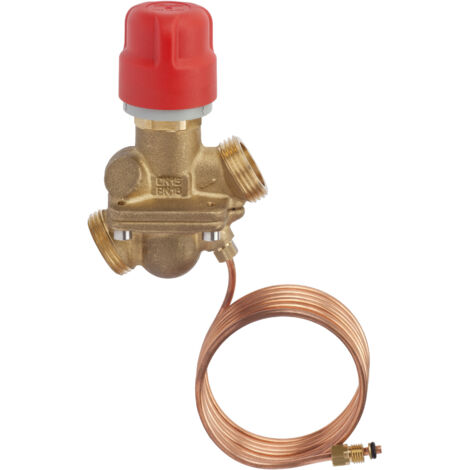

Der Danfoss Strangdifferenzdruckregler AB-PM mit Durchflussbegrenzung ist ein automatisches Kombi-Abgleichventil, das drei Funktionen in einem kompakten Ventilgehäuse vereint: Differenzdruckregler, Regelventil mit linearer Charakteristik und Durchflussbegrenzung. Dieses Ventil sorgt für eine zuverlässige Wärmeverteilung in Heizsystemen, selbst unter Teillast, und ermöglicht einen geräuschlosen Betrieb dank konstant niedrigem Differenzdruck (Δp) an den thermostatischen Ventilen. Es trägt zur Senkung der Heizkosten und zur besseren Regelung der Raumtemperatur bei.Technische daten
- Nennweite: DN 15
- Maximaler Durchfluss bei Strangdifferenzdruck 0,1 bar: 300 l/h
- Differenzdruck: 4 bar maximal
- Wassertemperatur: 120 °C max.
- Druckstufe: PN 16
- Bauhöhe: 98 mm
- Material des Gehäuses: Messing
- Impulsleitung: 1,5 m mit Anschluss Rp 1/16 und Anschlussnippel G 3/8
Kompatibilität und Zubehör
- Integrierte Strangabsperrung mit rotem Handrad
- Durch interne Druckimpulsführung nur eine Impulsleitung erforderlich
Installation
Das Ventil sollte nur im Vorlauf installiert werden.
Anwendung
Das Danfoss AB-PM Ventil wird zur Einhaltung eines Differenzdrucksollwertes und eines einstellbaren maximalen Durchflusswertes eingesetzt. Es eignet sich ideal für Heizsysteme, um eine gleichmäßige Wärmeverteilung zu gewährleisten.
Weitere Informationen
- Bestell-Nr.: 003Z1402
- Hersteller-Artikelnummer: 003Z1402
- Hersteller-Warengruppe: Strangventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: AB-PM
