Allgemeine Beschreibung

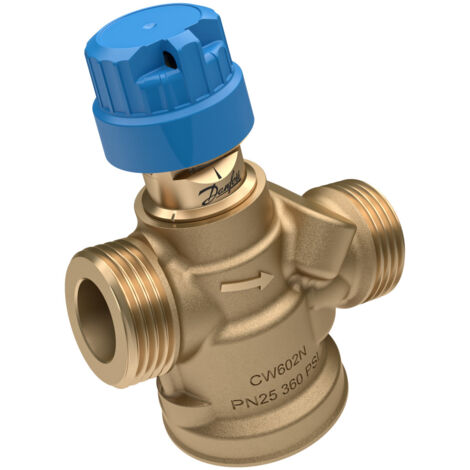

Das Danfoss AB-QM 4.0 ist ein druckunabhängiges Abgleich- und Regelventil (PICV), das hohe Genauigkeit und Langlebigkeit mit marktführender Benutzerfreundlichkeit kombiniert. Es wurde entwickelt, um ein effizientes HLK-System bereitzustellen und gleichzeitig eine termingerechte Projektabwicklung innerhalb des Budgets sicherzustellen. Das Ventil bietet eine automatische hydraulische Abgleichfunktion und ist auch für Industriekälteanlagen geeignet.Technische daten
- Nennweite: DN 20
- Durchfluss: 120 - 1200 l/h
- Medientemperatur: -10 bis 95 °C
- Nenndruck: PN 25
- Bauhöhe: 75 mm
- Hublänge: 4 mm
Kompatibilität und Zubehör
- Erhältlich mit Innen- und Außengewinde
- Vorbereitet zur Aufnahme eines Stellantriebs
- Gleichprozentige Regelkennlinie über motorischen Danfoss Stellantrieb (AME, NovoCon(R)) umstellbar
Installation
- Vorgesehen zum Einbau im Vor- oder Rücklauf
- Integrierte Absperrung schließend bis 16 bar
Anwendung
- Regelung bei gleichbleibend höchster Ventilautorität
- Moduliert den Durchfluss über einen Stellantrieb
- Kann auch als Durchflussregler für hydraulischen Abgleich ohne Stellantrieb eingesetzt werden
Weitere Informationen
- Verschmutzungsresistente Ventilkonstruktion durch Polymer-Kegel
- Maximaler Durchfluss am Ventil gekennzeichnet
- Einfache Fehlersuche durch sichtbare Einstellungsanzeige
