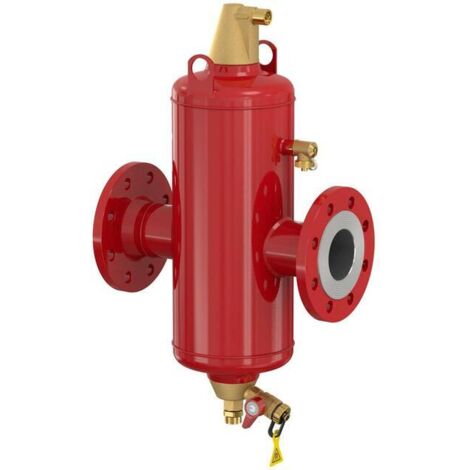

Flamco Luft- und Schlammabscheider Flamcovent Clean Smart F DN65 Flansch, 31042

Flamco Luft- und Schlammabscheider Flamcovent Clean Smart F DN65 Flansch, 31042

• Etim Gruppe: Filter/Abscheider
• Etim Klasse: Luft-/Schlammabscheider
• Produktname: Flamcovent Clean Smart F DN65 [8 Hole]
• Marke: FLAMCO
• Produkttyp: Smart Air &,amp, Dirt (&,gt,=DN50)
• Werkstoff: Stahl
• Typ Abscheider: Luft/Schmutz
• Ausführung: horizontal
• Werkstoff des Gehäuses: Stahl
• Werkstoffgüte des Gehäuses: sonstige
• Variable Strömungsrichtung: Nein
• Geeignet für Heizung: Ja
• Geeignet für Kühlen: Ja
• Nenndurchmesser: DN 65
• Rohraußendurchmesser: 76.1 Millimeter
• Anschluss: Flansch
• Wirkprinzip: sonstige
• Norm Flansch: DIN
• Baulänge: 350 Millimeter

• Druckstufe Artikel: PN 10
• Mit Ablasshahn: Ja
• Oberflächenschutz: unbehandelt
• Max. Mediumtemperatur (Dauerbetrieb): 120 Grad Celsius
• Magnetposition: intern
• Geeignet für offene Systeme: Nein
• Geeignet für geschlossene Systeme: Ja
• Auslaufhahn: Ja
• Mit abnehmbarem Filter: Nein
• Filter rückspülbar: Nein
• Mit automatischem Entlüfter: Ja
• Mit Kupplungen: Nein
• Sprungabstand Eingang/Ausgang: 0 Millimeter
• Mediumtemperatur (Dauerbetrieb): 0 - 120 °C
• Max. Arbeitsdruck: 10 Bar
• Kvs-Wert: 140
• Mit Isolierung: Nein
• Max. Glykol-Mischung: 50 Prozent
• Mit integriertem Auffülautomat: Nein

• Model: Flamcovent Clean Smart F (10 bar)
• Nenn- inhalt [l]: 10
• Anschluss DN: 65
• Anschluss [mm]: 76,1
• Abmessungen A [mm]: 603
• Abmessungen B [mm]: 350
• Abmessungen C [mm]: 338
• Abmessungen D [mm]: 175
• Anschluss Flansch: 8
• K v * [m 3 /h] (ΔP = 1 bar): 140
• Gewicht [kg]: 17

* Kv = Q / √ΔP   Q: Durchfluss [m3/h]   ΔP: Druckverlust über Produkt (1 bar)
 Durchflussfaktor Kv: Durchflussmenge [m3/h], die sich bei einem Druckabfall von 1 bar am Produkt ergibt. Diese unterscheidet sich von der maximal zulässigen Durchflussmenge des Produkts.
** 4-Loch-Flanschanschluss.

• Mit Flanschanschlüssen konform EN 1092-1 PN16.
• Maximaler Betriebsdruck: 10 bar.
• Modelle mit einem maximalen Betriebsdruck von 25 bar sind auf Anfrage erhältlich.
• Geeignet für Anlagen mit einer maximalen Durchflusstemperatur von 120 °C.
• Geeignet für Glykol-Lösungen bis 50%.
• Zulassung gemäß EU Druckgeräterichtlinie 2014/68/EU.

Beschreibung

Optimale Luft- und Schmutzabscheidung bei gleichzeitiger Energieeinsparung.

• Bis zu 60% bessere Leistung im Vergleich zu konventionellen Luft- und Schlammabscheidern.
• Extrem niedriger Strömungswiderstand und damit geringerer Energieverbrauch.
• Standardmäßige Strömungsgeschwindigkeit bis zu 3 m/s.
• 25 Neodym-Supermagnete zur Magnetitabscheidung in der Schmutzfängereinheit integriert.
• Konstante Leistung während der gesamten Lebensdauer.
• Geringer Wartungsaufwand.

* Kv = Q / √ΔP   Q: Durchfluss [m3/h]   ΔP: Druckverlust über Produkt (1 bar)
 Durchflussfaktor Kv: Durchflussmenge [m3/h], die sich bei einem Druckabfall von 1 bar am Produkt ergibt. Diese unterscheidet sich von der maximal zulässigen Durchflussmenge des Produkts.
** 4-Loch-Flanschanschluss.
