Allgemeine Beschreibung

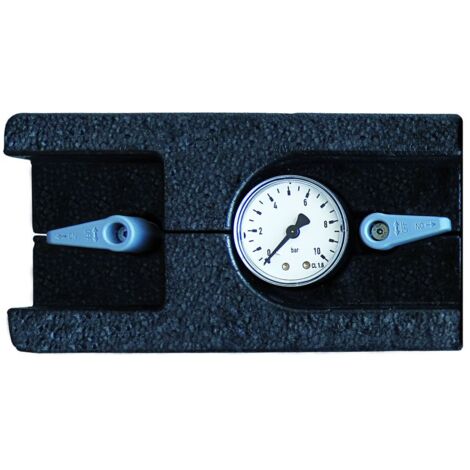

Der BWT Heizungs-Füll-Block nach DIN EN 1717 mit Anschlussnennweite 1/2" trennt sicher die Heizungs- und Trinkwassersysteme voneinander. Er verfügt über eine integrierte Wartungs- und Füllabsperrung, die einen normgerechten Anschluss der Heizungsinstallation an die Trinkwasserversorgung ermöglicht. Der Heizungs-Füll-Block AQA therm HFB-1717 BA besteht aus einem Systemtrenner, Druckminderer und Absperrkugelhähnen und verhindert Rückdrücken, Rückfließen und Rücksaugen von Heizungswasser in das Trinkwassernetz.Technische daten
- Betriebstemperatur max.: 65 °C
- Vordruck max.: 10,0 bar
- Einbaulänge: 232 mm
- Gesamthöhe: 236 mm
- Werkstoff: entzinkungsbeständige Messinglegierung
- Nenndruck: 10 bar
- Anschlussgröße: DN 15 (1/2" Außengewinde)
- Durchflussmedium: Trinkwasser
- Einbaulage: Waagerecht mit HT-Anschluss unten
- HT-Anschluss: DN 50
- Gesamtlänge (inkl. Verschraubung): 217 mm
- Abstand Mitte Ablaufanschluss: 88 mm
- Abstand Mittelachse: 142,5 mm
- Mindestabstand zur Wand: 80 mm
- Filter: AT 25 µm, DE 200 µm
- Flüssigkeitskategorie: Systemtrenner BA 4 (giftige, sehr giftige, krebserzeugende, radioaktive Stoffe)
Installation
- Einbaulage: Waagerecht mit Ablaufanschluss nach unten
- Nach Beendigung des Füllvorgangs ist die Absperreinrichtung zu betätigen, um unkontrolliertes Nachfüllen der Heizungsanlage zu verhindern.
Anwendung
- Der Heizungs-Füll-Block ermöglicht eine sichere Verbindung zwischen Heizungs- und Trinkwassersystemen.
- Er kann ständig mit der Trinkwasserleitung verbunden werden (KTW Zulassung für Schlauch erforderlich).
Weitere Informationen
- Der Druckminderer ist voreingestellt auf 1,5 bar und kann auf 1,5 - 4 bar eingestellt werden.
- Der Kvs-Wert beträgt max. 0,75 m³/h.
- Der Systemtrenner ist in drei Kammern unterteilt und arbeitet nach dem Kraftvergleichsprinzip.
