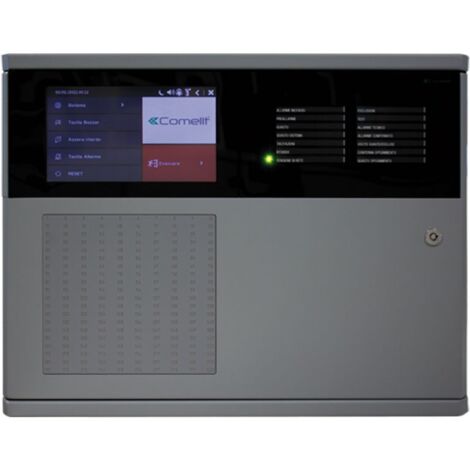

Comelit LOGIFIRE 1/8 schleifenadressierte Brandmeldezentrale 41CPE118

Comelit Brandmeldezentrale der Serie LOGIFIRE 1/8 loop, mit folgenden Merkmalen:

• Anzahl der Schleifen: 1 als Standard, erweiterbar auf 4 (mit 3 Platinen Code 41ECL120), bis zu 8 mit (Box Code 41CPE104)
• Kommunikationsprotokoll für die Schleifenerweiterung: Comelit
• Maximale Anzahl von Geräten pro Schleife (n°) 250
• Anzahl der verfügbaren Erkennungsbereiche 500
• Programmierbare AND/OR-Logikfunktionen
• Maximale Anzahl Logische Eingänge 250
• Maximale Anzahl Logikausgänge 250
• Anschlussmöglichkeiten LAN, RS485
• Alarmstufen (T1 und T2) Ja
• Interner Buzzer Ja
• Evakuierungscountdown (T3) Ja
• Verzögerung der Sirenenaktivierung 1÷10 Minuten
• Offenbarung mit Bestätigung (Doppelwirkung) Ja
• Verwaltung der Aktivierungsverzögerung Ja
• Maximale Anzahl von Ereignisprotokollen (Nr.) 10240

Die adressierte Brandmeldezentrale LOGIFIRE der Serie 41CPE118 wird standardmäßig mit 1 Schleife geliefert, die durch den Einsatz von 3 Platinen 41ECL120 auf 4 Schleifen und durch den Metallschrank (4 Schleifen 1 als Standard) Art. 41CPE104 auf bis zu 8 Schleifen erweitert werden kann. An jede Schleife können bis zu 250 adressierte Geräte (Melder, Taster, E/A-Module, Sirenen usw.) angeschlossen werden, die in insgesamt maximal 200 Zonen unterteilt werden können.

Die Steuereinheit ist mit einem Doppelmikroprozessor und einem 14A-Netzteil mit 12V-Ausgang für den Akku ausgestattet und verfügt über 200 LEDs auf der Vorderseite zur Wiederholung des Zonenstatus. Allgemeine Signalisierung von Feueralarm, Voralarm, Störung, CPU-Störung, verzögertem Alarm, Ausschlüssen, Test, Netzanwesenheit. Möglichkeit der Integration in Überwachungssysteme mit Modbus TCP/IP-Protokoll und Kompatibilität mit dem LOGIFIRE Redundanznetzwerk über Art. 41ECB000.

Direkte Verbindung mit Comelit-Evakuierungszentralen über RS485, über eine standardmäßig in die Konfiguration der Zentrale integrierte Protokollkarte. Die Steuereinheit besteht aus einem robusten grauen Metallgehäuse (430x330x150mm) mit den gleichen Abmessungen wie alle Steuereinheiten und -kästen der Serie Comelit LOGIFIRE, um eine hervorragende Modularität und Flankierung bei der Montage zu gewährleisten. Auf der Vorderseite werden alle Anzeigen und Befehle gemäß den Anforderungen der Norm EN54-2 durch leuchtende LED-Anzeigen und ein 7"-Farbdisplay mit resistivem Touchscreen angezeigt. Zertifiziert nach EN 54-2, EN 54-4 und EN54-13.

WICHTIGSTE EIGENSCHAFTEN:

• Mehrsprachiges Anzeigemenü Ja
• EVAC-Bedienfeld-Schnittstellenmodul Ja, mitgeliefert
• Maximale Anzahl der anschließbaren EVAC-Zentralen (Nr.) 5
• Optionales Zusatznetzteil Ja, Art. 41ALM172
• Optionaler Thermodrucker Ja, Art. 41PRN100
• Einbau in modulare Strukturen Ja
• Unterputzmontage Ja, Art. 48BIA100
• Betriebsart mit/ohne Präsidium (Tag/Nacht) Ja
• Fernverwaltung des Panels Ja
• Anzahl der an ein Ethernet-Netzwerk anschließbaren Panels 64 mit integrierter TCP/IP-Schnittstelle
• Programmierung mit PC Mit Programmiersoftware
• Lokale Programmierung Menügesteuert auf Farb-Touchscreen-Display
• Sensoradressierung mit selbstabfragenden Schleifengeräten Ja
• Sensoradressierung mit elektronischem Programmiergerät 41SPG000 Ja
• Abwärtskompatibilität mit früheren Comelit-Sensoren Ja
• Normen EN EN54-2, EN54-4





HARDWARE-FUNKTIONEN

• Schutzart IP30
• Metallgehäuse
• Produktfarbe Grau, RAL 7045
• Anzeige Resistiver Farb-Touchscreen 7" (159x88mm)
• Produktgewicht ohne Batterie 7 kg
• Led für Zonenstatusanzeige 200
• Abmessungen: Breite 330 mm - Höhe 430 mm - Tiefe 150 mm
• Redundante CPU Ja
• Programmieranschlüsse Micro USB-B, LAN (RJ45)
• Ethernet-Netzwerkverbindung Ja
• Max. Anzahl der an ein redundantes RS485-Netzwerk anschließbaren Zentralen 64, mit optionalem Modul 41ECB000
• Zugangsschutz über speziellen mechanischen Schlüssel
• Dedizierte Eingänge für die Schnittstelle mit Löschanlagen (Nr.) 3
• Betriebstemperatur: -5/+40°C
• Kabelquerschnitt für Klemmen (mm) 0,4 ÷ 2,5



ELEKTRISCHE EIGENSCHAFTEN

• Hauptstromversorgung 110÷230 VAC / 50÷60Hz
• Notstromversorgung (Batterien nicht mitgeliefert) 1 x 12VDC - 18Ah
• Stromversorgungsausgang für Zusatzgeräte 1 (24VDC/0,3A)
• Max. Strom pro Loop-Platine 700mA
• Relaisausgänge mit freiem Kontakt (NO/NC) programmierbar 4 (30V@10A)
• Überwachte Ausgänge für Sirenen 1 (24VDC @ 1A)
• Überwachte Ausgänge 3 (Alarmübertragung, Löschung, Störung) 100mA @ 24VDC jeweils

• Art : Brandmeldeanlagen
