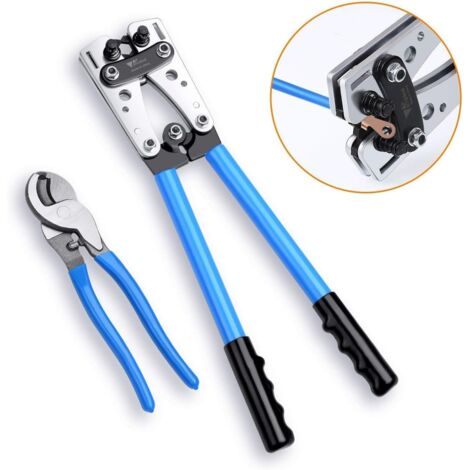

Crimpzangen-Set Gerät Kabelschuh-Crimpzange Ratschenrad Kabel-Crimpzange mit Kabelschneider Kabelschneiden und Crimpen Langlebiges und arbeitssparendes Design

Allgemeine Beschreibung

Technische Daten

• Material: #45 Stahl und PPE (Griff)
• Abmessungen der Crimpzange: 38 x 12,5 x 4,2 cm / 15 x 5 x 1,6 Zoll
• Abmessungen des Kabelschneiders: 24 x 5,5 x 1,4 cm / 10 x 2,1 x 0,5 Zoll
• Crimpbereich: 10-1 AWG / 6-50 mm²
• Schneidbereich: Bis zu 70 mm² / AWG2
• Grifflänge: 10 Zoll (ca. 25 cm)

Kompatibilität und Zubehör

• 6 Crimpeinsätze: 6 mm² / 10 mm² / 16 mm² / 25 mm² / 35 mm² / 50 mm² (entspricht AWG 10/8/6/4/2/0)

Installation

Gehen Sie zur Verwendung der Crimpzange wie folgt vor:

1. Schneiden Sie das Kabel mit dem Seitenschneider ab und isolieren Sie es ab.
2. Drücken Sie an der Spitze der Crimpzange die Federn ein und drehen Sie das Zahnrad auf die passende Größe für das Kabel. Lassen Sie dann die Feder los, um die Zange zu arretieren.
3. Wählen Sie die passende Kabelschuhhülse aus und führen Sie den abisolierten Draht in die Hülse ein.
4. Ziehen Sie die Crimpzange fest an, drehen Sie den Stecker und crimpen Sie ihn erneut.

Verwendung

Dieses Set eignet sich perfekt zum Crimpen von Kabeln bis zu 10 AWG und bietet dank seines ergonomischen Designs und des weichen Gummis eine einfache Handhabung. Griff.

Weitere Informationen

Dem Produkt liegt eine Bedienungsanleitung bei.
