Dallmer Dünnbett-Bodenablauf 55 VC 150x150mm DN 50/70

Dallmer Dünnbett-Bodenablauf 55 VC 150x150mm DN 50/70

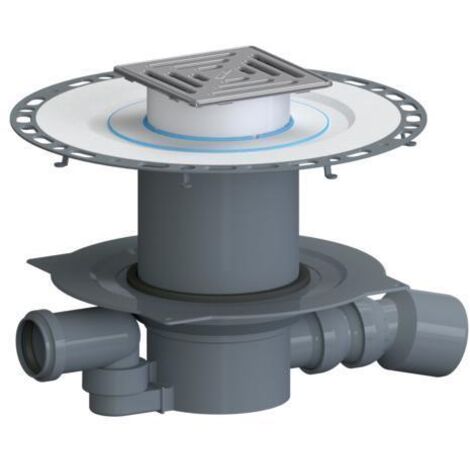

DALLMER Dünnbett Bodenablauf 55 VC

nach DIN EN 1253. Ablaufgehäuse aus Polypropylen, mit Flansch, um 180° schwenkbarem Zulauf DN 50, herausnehmbarem Geruch- und Reinigungsverschluss, Bauschutzdeckel und Tragring. Ablaufstutzen DN 50/DN 70 seitlich, mit Doppelkugelgelenk verstellbar von 0-55°, Ablaufleistung: DN 50 0,96 l/s, DN 70 0,87 l/s.

Aufstockelement TistoDrain S 15 für Entwässerungsstellen in Dünnbett-Bodenaufbauten zum sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Mit Vlies-kaschiertem Flansch, Rahmenverlängerung aus ABS, Tisto-Matte zur Verstärkung der Abdichtschicht, seitenverstellbarer (+/-5,5 mm) Rahmenaufnahme, Distanzring für die Trittschallentkopplung und Rückstaudichtung S 15.

Aufsatz VC 15 mit Aufsatzverlängerung aus ABS, stufenlos bis

zu 40 mm höhenverstellbar

, Rahmen und Rost aus Edelstahl 1.4301, 150 x 150 mm,

+/- 8 mm seitenverstellbar,

Belastungsklasse K 3 (300 kg).

Dünnbett-Bodenablauf 55 VC, DN nach DIN EN 1253 Komplettablauf bestehend aus Bodenablaufgehäuse 55*, TistoDrain Aufstockelement S 15 und Aufsatz VC 15. Aufsatz stufenlos bis zu 35 mm höhen- und bis zu +/- 13 mm seitenverstellbar.

Produktspezifikation

• Hersteller-Artikelnummer: 563224
• Kennzeichen: nein
• Datum: 31122020
• Kennzeichen UBA-Positivliste: nein
• Ablaufleistung: 0,96
• Nenndurchmesser: DN 50
