Danfoss Strangdifferenzdruckregler ASV-PV15 Einstellskala, Rp 1/2", Sollwert 0,05-0,25 bar

Danfoss Strangdifferenzdruckregler ASV-PV15 Einstellskala, Rp 1/2", Sollwert 0,05-0,25 bar

Der Danfoss Strangdifferenzdruckregler ASV-PV15 ist ein Regler ohne Fremdenergie für den automatischen hydraulischen Abgleich in Zweirohr-Heizsystemen und Kälteanwendungen. Er ist mit einer Einstellskala ausgestattet und ermöglicht die Einhaltung eines einstellbaren Differenzdruck-Sollwertes von 0,05 bis 0,25 bar. Der Anschluss erfolgt über Rp 1/2 Zoll. Dieses Ventil ist eine zuverlässige Lösung zur Optimierung des Systembetriebs und zur Steigerung der Energieeffizienz.

Warum ist ein hydraulischer Abgleich wichtig?

Ein häufiges Problem in Heizungssystemen ist das Fehlen eines hydraulischen Abgleichs, verursacht durch ständig wechselnden Differenzdruck. Dies kann zu mangelndem Temperaturkomfort, Fließgeräuschen und erhöhten Energiekosten führen, insbesondere in Mehrfamilienhäusern. Oft werden größere Pumpen installiert, um die Heizwassermenge sicherzustellen, was jedoch den Differenzdruck und den Energieverbrauch weiter steigert. Ein höherer Differenzdruck begünstigt zudem Fließgeräusche.

Wie verbessert der ASV-PV15 den Systembetrieb?

Der Danfoss Strangdifferenzdruckregler ASV-PV15 stellt jederzeit einen optimalen Differenzdruck für Regelventile und den korrekten Volumenstrom in den einzelnen Strängen sicher. Dies entspricht den Anforderungen der DIN 18380 für differenzdruckregelnde Maßnahmen bei Teillast. Das Ventil stellt sowohl bei Volllast als auch bei Teillast einen stabilen hydraulischen Abgleich im System sicher. Es kann auch in Kälteanwendungen wie Fancoil-Systemen oder Deckenkühlkonvektoren mit variablem Volumenstrom eingesetzt werden.

Welche Vorteile bietet der Danfoss Strangdifferenzdruckregler?

Eine installierte ASV-Kombination minimiert Störungen wie Fließgeräusche und eine ungleichmäßige Versorgung von Heizkörpern, was zu weniger Beschwerden führt. Der Regler sorgt für stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen und ermöglicht dadurch eine präzisere Raumtemperaturregelung und verbesserten Komfort. Präzisere Raumtemperaturen sind die Grundlage für hohe Energieeffizienz, da eine Überhitzung von Räumen vermieden und die Energieeffizienz von Brennwertkesseln und Fernwärmesystemen verbessert wird. Die ASV-Ventile teilen das Rohrleitungssystem in druckunabhängige Zonen, was komplexe Berechnungen überflüssig macht und die Inbetriebnahme vereinfacht. Die verbesserte Einstellskala der neuen Generation kann nun ohne Innensechskantschlüssel eingestellt werden, was Zeit bei Inbetriebnahme und Wartung spart. Eine neue Spülfunktion erleichtert zudem das Spülen des Rohrnetzes.

Wie ist der ASV-PV15 konstruiert und zu installieren?

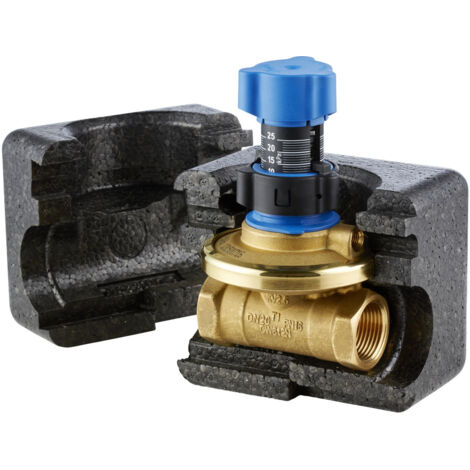

Der Regler ist für den Einbau ausschließlich im Rücklauf konzipiert und schließt bei steigendem Druck. Durch eine interne Druckimpulsführung ist nur eine Impulsleitung erforderlich. Das Gehäuse besteht aus Messing und ist für eine Druckstufe von PN 16 ausgelegt. Die maximale Wassertemperatur beträgt 120 °C und der maximale Differenzdruck 1,5 bar. Eine integrierte Strangabsperrung mit blauem Handrad und ein Entleerungshahn sind vorhanden. Eine graue Isolierschale bis 80 °C ist im Lieferumfang enthalten.

Technische Daten

• Anschluss: Rp 1/2
• KVS-Wert: 1,6 m³/h
• Druckstufe: PN 16
• Max. Wassertemperatur: 120 °C
• Max. Differenzdruck: 1,5 bar
• Differenzdruck-Sollwert: 0,05 - 0,25 bar
• Nenndurchmesser: DN 15
• Werkstoff des Gehäuses: Messing
• Mit Impulsleitung: Ja
• Mit Isolierung: Ja

Der Danfoss Strangdifferenzdruckregler ASV-PV15 ist eine effektive Lösung zur Optimierung von Heiz- und Kühlsystemen. Er sorgt für stabilen Differenzdruck, verbessert den Komfort und trägt zur Senkung der Energiekosten bei. Mit seinem Rp 1/2 Zoll Anschluss, einem KVS-Wert von 1,6 m³/h und einem einstellbaren Differenzdruck-Sollwert von 0,05 bis 0,25 bar bietet er eine präzise und benutzerfreundliche Regelung.

Lieferumfang

• 1x Danfoss Strangdifferenzdruckregler ASV-PV15
• 1x Impulsleitung 1,5 m mit Anschlussnippel Rp 1/16
• 1x graue Isolierschale

Produktspezifikation

• Hersteller-Artikelnummer: 003Z5601
• Hersteller-Warengruppe: Strangventile
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: ASV-PV 4G
• Hersteller-Serie: Automatischer Abgleich
• Bauhöhe: 165
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde (metrisch)
• Anschluss 2: Innengewinde (metrisch)
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Messing
• Bedienung: Schlüssel
• Einstellbereich: 35 - 75
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Sollwertanzeige: nein
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Isolierung: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 1,6
• Mediumtemperatur (Dauerbetrieb): 120
• Nenndurchmesser: DN 15
